(四)试验变压器系列

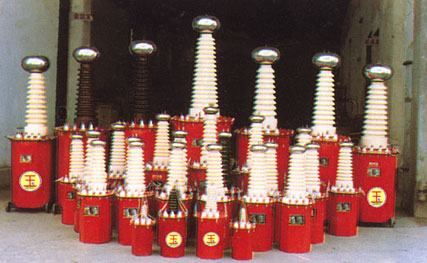

1、HRYDJ(W)系列油浸式交直流(工频无局放)轻型高压试验变压器
  无局放高压试验变压器

产品技术参数:
    HRYDJ(W)系列试验变压器采用优质材料制造,具有损耗低,体积小,重量轻,结构紧凑,使用方便等特点。适用于电力系统、科研单位,大型厂矿、检测各种高低压电气设备、电力电缆、发电机等交直流耐压试验及绝缘材料的性能。试验变压器分单台和串级两种电压类,也可为用户特别设计与制造。
    额定容量:1.5-1500kVA          输出电压1-1500kV

输出电压 50kV 100kV 150kV 200kV 250kV 300kV 500kV 1000kV 1500kV
输入电压 200V 200V 400V 600V 600V 600V 3.3kV 3.3kV 3.3kV
额定电压局放量 ≤10pC ≤10pC ≤10pC ≤10pC ≤10pC ≤10pC ≤10pC ≤10pC ≤10pC
阻抗电压 <8% <8% <8% <10% <10% <10% <10% <10% <10%
空载电流 ≤4% ≤4% ≤4% ≤5% ≤5% ≤5% ≤5% ≤5% ≤5%
波形畸变 <3% <3% <3% <3% <3% <3% <3% <3% <3%

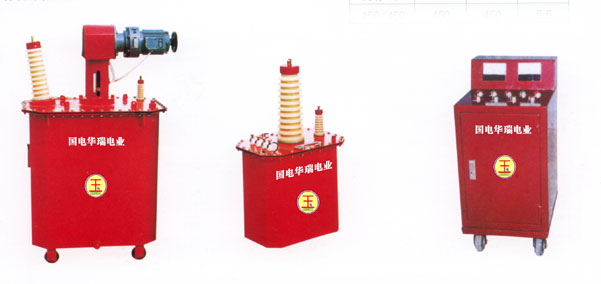

☆HRKZX(Q)/T(Q)全自动高压试验测控台(箱)说明书

    控制箱(台)
    为试变的配套设备,其性能优,体积小,重量轻,使用可靠,具有过流保护功能,并能避免非零位合闸。
额定容量:1.5-6kVA(箱式)、6-1500kVA(台式) 电压:箱式输入电压:AC220V
    箱式输出电压:0-250V     台式输入电压AC380V     台式输出电压0-430V(0-650V)






2、HRG系列单相、三相(特标)隔离变压器、整流变压器   3、HRGTB系列特种干式高压试验变压器
    本产品主要用于电力系统、工矿企业的电力负荷要求与电力网电气隔离的场合作电源,化市电为磁电,作为精密测量试验系统净化(抗干扰)电源与电力网的隔离设备
隔离变压器
:HRGB(D)/(S) 单相/三相     产品分油浸式和干式
输(入/出)电压:(D)220V(380V)两线制,(S)380V
隔离电压:3KV,5KV,10KV,
空载电流:<5%
阻抗电压:<7%
电位隔离方式:单、双屏蔽二种
 特标:50KV,100KV,200KV,300KV,500KV,700KV,1000KV(可自由设定)
HRGB(G)输入输出为高电压:1KV,2KV,3KV,5KV,10KV-100KV……
容量:0-5、10、15、20、30、50、100-1000KVA……
整流变压器: HRZB(D)/(S)
容量:5-1000KVA……
输入输出电压及容量均由用户需求而定,产品分油浸式和干式
  额定容量:1-50kVA;输出电压:1-250kV(需串接)



4、HRYDQ(W)系列充气式工频无局放超轻型高压试验变压器
      A 和 B 的说明
    唯一采用SF6气体绝缘技术。油浸试变的换代产品,体积小、重量轻、不受气候环境变化影响,局部放电量极小,单台容量电压可达1000kVA/1000kV;现场运用勿静止、无油污、免维护、寿命长、性能指标始终良品等优点。产品为国家级新产品和国家级专利产品。特别适用于110kV及220kV等级的电力运行设备的局部放电测试。是新一代理想的高压试验装置。产品分金属体和绝缘筒外壳、单台与串级电压两种类型。特别适用于高寒、(高原)高海拨地区和环境使用。
  输出电压 50kV 100kV 150kV 200kV 250kV 300kV
  输入电压 200V 200V 400V 400V 400V 400V
  额定电压局放量 ≤5pC ≤5pC ≤5pC ≤5pC ≤5pC ≤5pC
  阻抗电压 <8% <8% <8% <10% <10% <10%
  空载电流 ≤4% ≤4% ≤4% ≤5% ≤5% ≤5%
  波形畸变 <3% <3% <3% <3% <3% <3%
  气体压力(Mpa) 0.4 0.4 0.5 0.5 0.5 0.5


  C 试验变压器操作箱(台)与试变数控操作
     本厂设计生产的试验变压器数控操作台是高压试验设备的升级换代产品。整套装置采用微电脑自动控制,特别适用于无局放工频高压试验的自动控制。为国内首创的试验台能够使高压试验轻松完成。
    1、具有数控自动和人工手动控制与运行工作方式
    2、微电脑控制多种调压速度及输出电压
    3、多种过流,过压保护功能
    4、自动记录放电电压值
    5、键盘预置运行参数
    6、设有计时器可自动计时和人工计时

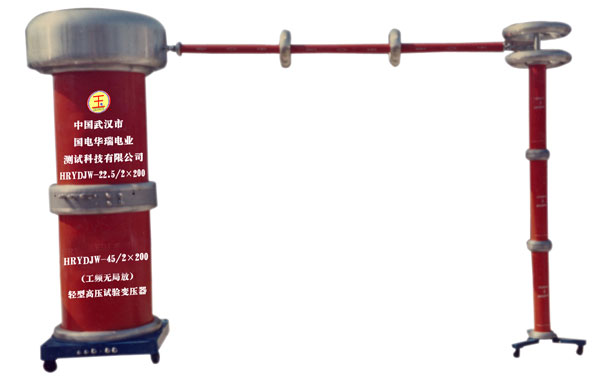

  D 系列成套充气式绝缘筒无局部
放电工频高压试验变压器装置

      输出电压:50-1600kV
    输出容量:1-1200kVA


A B
C D


5、HRTNZD(S)系列电动柱型调压器   6、HRBSQ(SLQ/DDG)系列便携式可调升流器
HRBSQ(JZ)直流大电流发生器(直流升流器)
      说明:电动柱型调压器是一种接触式自耦调压变压器。是一种在额定电压范围内平滑无极调节负荷电压的电气设备。本系列产品优化结构设计,采用优质的电磁材料并在关键电压调整部位应用英国进口的A型电刷。加之严格的质量管理,使其具备体积小、重量轻、波形畸变小、噪声低、空损小、温升低,调压平滑、使用寿命长的特点。
    主技术参数
   容量:5、10、16、20、25、30、40、50、80、100、125、160……1500kVA
   相数、输入电压和输出电压上限:
   单相 220/0-250V,380V/0-430V
   三相 380V/0-430(650)V
    注:可直接输出为高压,也可根据用户需要拟定。


      升流器是一种作为检验用的电流源,对电器作热稳定,动稳定试验时的低压大电流电源,如对空气断路器、接触器、继电器和母线排的温升试验及脱扣用,也可作电流互感器的校验电流源。升流器有单相和三相之分,有交流电流和直流电流输出之分,由大电流发生器(变压器)、调压器和控制器三部分组成。
    输出:AC 3-12V、50-50000A
          DC:10-20V,50-50000A
   工作时间为短时工作制:额定输出时、工作时为2.5分钟
    1/4额定输出时:长期使用





7、HRYDXB系列工频(串、并联)谐振高压试验变压器
★HRB(F/L)XZ变频(调频、调感、调容式)串、并联谐振耐压全自动试验装置技术文档
8、HRHJ/HRHL 各种规格系列标准精密仪用电压(电流)互感器
A B C
