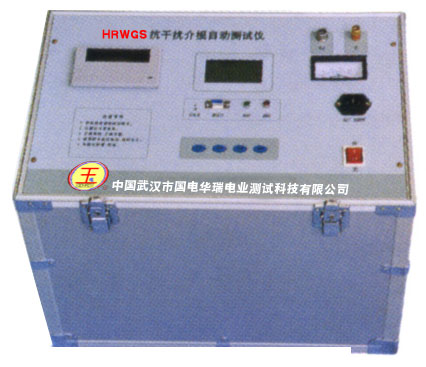

  9、HRWGS抗干扰介质损耗全自动测试仪
QS97-HR数字高压电桥

      用于测量各种高压电力设备的介质损耗(tgδ)及电容量(Cx)。替代QSI型电桥。
    主要特点:内附PT和高压标准电容使接线简单。
    采用光电耦合数据采样测试原理,将矢量运算与移相、倒相法相结合,能强力有效地消除电场干扰。现场适用和适应能力最强最好。在同类型产品中,性能最好,价格最实在。
    主要技术指标
    高压输出:2kV、5kV、10kV
    PT容量:1kVA
    量程:tgδ<50% 30pF<Cx<60000pF
    介损测量范围:0.1 ~100%
    分辨率:tgδ:0.01%      Cx:0.1pF
    准确度:tgδ1%±0.05% 电容C1%
    绝对误差: tgδ0.03%
★HRWGS-Y一体化精密油介损体积电阻率测试仪说明书

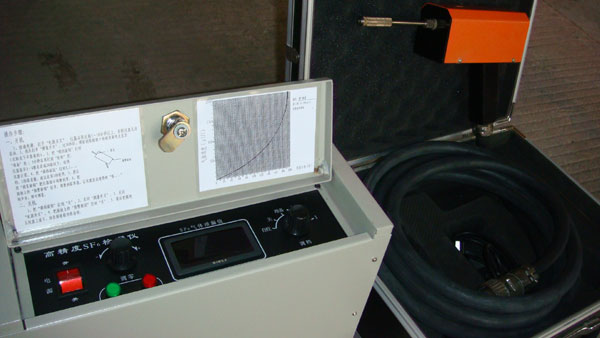

  10、HRLF型高精度SF6检漏仪








  本仪器属科研成果转化后的专利产品,是国内最先进的SF6检漏设备。它综合了包括德国、日本等国的经验并克服其不足。该仪器适用于供电部门、SF6高压开关厂和电力试验研究所SF6开关的检漏,并适合SF6高压开关厂作为SF6电器设备及出口产品的配套仪器。
产品简介 :
   HRLF-ID数字式高精度六氟化硫(SF6)气体检漏仪是我公司最新改进优化型设计的产品。具有灵敏度高、稳定性好、测试操作简单直接快捷,响应速度快、探头不会中毒、不产生有毒气体等特点。并有液晶显示气体浓度,使仪器读数更为方便准确,是一款自动化程度很高的仪器。
当空气中含有不同浓度的六氟化硫气体或其他卤素气体时,该混合气体在高频电磁场的作用下其电离的程度也将不同,本仪器就是根据上述原理制造的。
适用领域:
仪器主要适应于水利电力及工程、电器制造厂、钢铁冶金、电子、石油化工、铁路交通、矿山采矿、消防器材以及原子物理科研部门对充有六氟化硫(SF6)或其他卤素气体(如:氟、氯、溴、碘及1211、氯仿、氟利昂F11、F12、F13、F22等)的设备、容器进行检漏,可以迅速、正确地定性和定量检测。
主要技术参数:
测量范围(SF6): 10-8 ~10-2 (体积比)
响应时间: 不大于3秒(10-4气体)
指示方式: 液晶数字定量指示和声、光讯号
真空软管长度: 4米
连续工作时间: 不大于4小时
稳定性:零点飘移<±1%;量程飘移<±1%;响应时间<1秒;恢复时间<10秒
重复性:≤1%
示值误差:≤±3%
工作条件:
交流电源: 220V±22V, 50Hz±2Hz
环境温度: -5℃~+45℃
相对湿度: 不大于85%
耗电: 约270W
外型尺寸(长*宽*高): 510×330×480mm
整机重量: 约20kg

★HRLH1-10Y-10-30型移动式SF6气体回收充气装置说明书
★HRSF6高精度SF6气体放电分解物分析仪说明书
★HRPZH高精度SF6气体质量分析综合测试仪

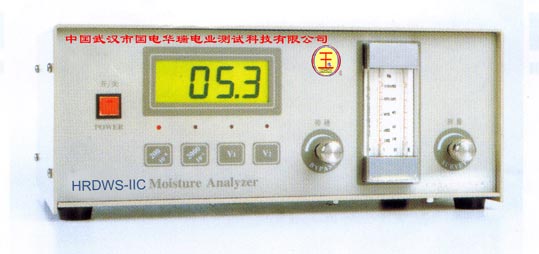

11、HRDWS型SF6微水测量仪
    产品简介:
    HRDWS-ⅡC型数字式高精度SF6微量水分测量仪是我公司集多年生产经验,优化气路系统,采用现代先进的数字测量技术而推出的HRDWS-Ⅱ系列新型自动化程度高的仪器,极大地提高了仪器的可靠性和使用的方便性。
该仪器可间断或连续测定气体中的微量水分,它与其它水分分析方法比较,具有测试操作简单直接快捷、分析时间快、稳定性强和重复性好等特点。
适用领域:
适用于空气、氮气、氩气、氢气、氧气、六氟化硫(SF6)及不与五氧化二磷起反应的多种气体。可供水利电力及工程、钢铁冶金、电子、电器制造厂、石油化工、铁路交通、矿山采矿、通讯等领域对气体作微水含量的快速分析和自动监控以及精确测量。
主要技术参数:
测量精度: ±5%
量程:
200档:0~200×10-6 (体积分数)
2000档:0~2000×10-6 (体积分数)
注:1000~2000范围一般不作测量用

工作条件:
交流电源: 220V±10%,50Hz
环境温度: -5℃~+45℃
仪器进气压力:额定进气压力0.02~0.12Mpa
外型尺寸:360×260×150mm
仪器重量: 约6kg




12、HRJFD-2B型数字局部放电检测分析系统

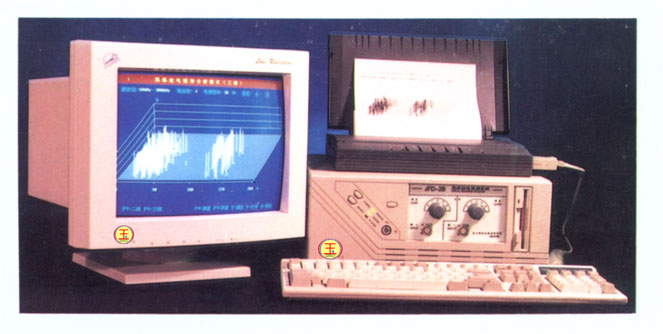

HRJFD型数字局部放电检测系统

★HRJFD型数字局部放电检测分析系统技术文档

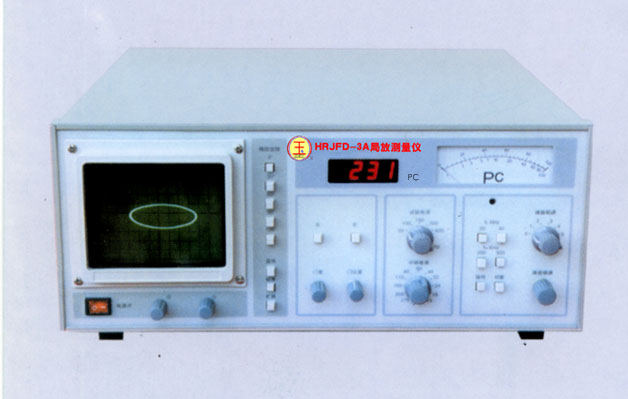

HRJFD-3A数字式局放测量仪
☆HRJFD-3A数字式局放测量仪说明书

   HRJFD系统先后在葛州坝500kV开关站、武汉凤凰山500kV变电站、沈阳变压器厂、合肥变压器厂、衡阳变压器厂、广州供电局、武汉供电局、湖南电力局、重庆变压器厂、武钢等处对数百台变压器,电抗器进行局部放电超声测量。该系统工作可靠、操作方便,满足测量要求。作为电力部“八五”重点推广项目之一,目前该电装置已广泛应用于东北、华中、华东、华北和西北等有关单位的电力测试研究及现场测量。
    纯程控工作方式:全汉字菜单提示:任意存贮、打印;自动生成检验报告;二维及三维局部放电图谱显示;采用数字开窗技术,抗干扰能力强;双通道测量及数字差分技术,可同时测量两个试品或一个试品两个测量点的局部放电信号,可方便地分析局部放电信号的来源。本产品系国家“七五”重点科技攻关项目和电力部“八五”推广项目。先后在葛洲坝500kV开关站,武汉凤凰山500kV变电站,沈阳变压器厂等对数百台变压器进行测试,工作可靠,操作方便。
   专门用于变压器、电机、互感器、电容器、电缆、GIS、开关、避雷器等电器设备的局部放电测量,性能符合IEC-270标准及GB7354标准。全汉化软件,菜单式操作,测量与分析可任意存储,打印局部放电图形及数据,自动生成试验报告,2个测量通道,有椭圆、直线、二维、三维彩色显示方式。
   检测灵敏度:0.5pC
  测量频带宽:1-200kHz
   增益动态范围:120dB以上
  采样精度:8位±1/2LSB
   整套设备还包括计算机主机、显示器和打印机等(不含高压部分)。

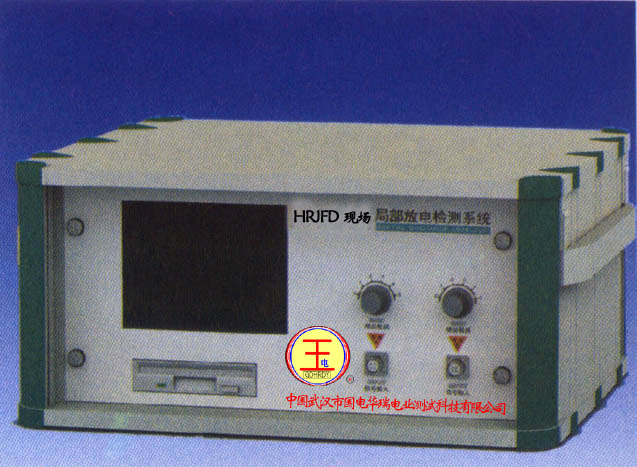

  HRJFD现场数字局部放电检测分析系统
      专门适合电器设备制造厂、发供电运行部门、电力建设、电力安装、调试施工企业的野外现场检验作业。且更加优良适合于试验室使用。更方便建立测量和定位的数据库,便于进一步分析和管理。
技术参数
测量通道:2通道
检测灵敏度:0.1PC
测量频带:3dB带宽10kHz~300kHz
程控滤波器设置档位
低端 10,20,40kHz
高端 100,200,300kHz
增益动态范围:120dB
同步频率:50,100,150,200或任意Hz
标准脉冲发生器HRJFD-301
标准脉冲电压:10V,5V,2V,1V,0.5V,0.2V六档可调
校准电容:50pF,200pF两档可调
工作电源:AC220V±10%,50Hz

※HRJFD现场数字局部放电检测分析系统技术文档

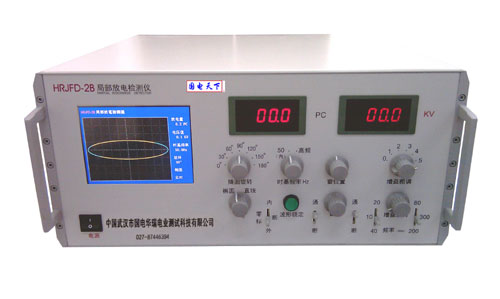

HRJFD-2B数字局部放电检测系统

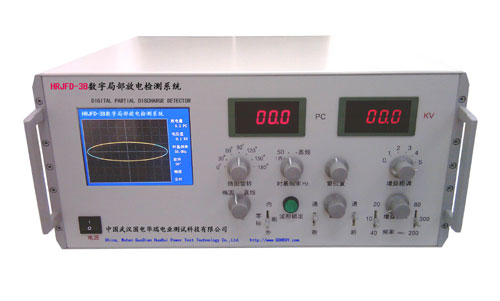

HRJFD-3B数字局部放电检测系统

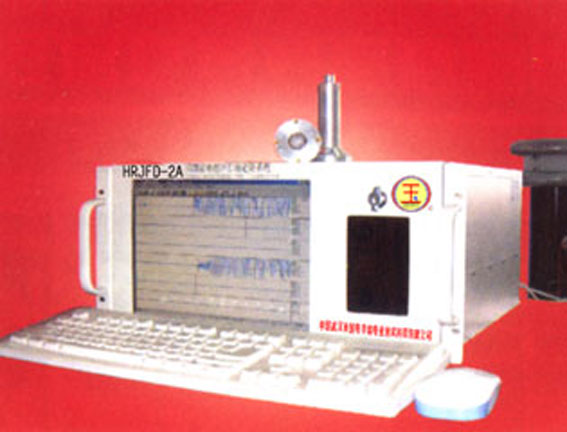

HRJFD-2A局部放电超声自动定位系统

    长期以来,运作中大型变压器的故障检测及定位始终是电气工程师们关注的焦点问题。国家“七五”重点科技攻关项目“大型变压器局部放电超声定位方法及装置的研究“课题中研制的HRJFD-2A系统为解决这一问题提供了有效手段。
    HRJFD-2A系统先后在葛州坝500kV开关站、武汉凤凰山500kV变电站、沈阳变压器厂、合肥变压器厂、衡阳变压器厂、广州供电局、武汉供电局、湖南电力局、重庆变压器厂、武钢等处对数百台变压器,电抗器进行局部放电超声测量。该系统工作可靠、操作方便,满足测量要求。作为电力部“八五”重点推广项目之一,目前该电装置已广泛应用于东北、华中、华东、华北和西北等有关单位的电力测试研究及现场测量。

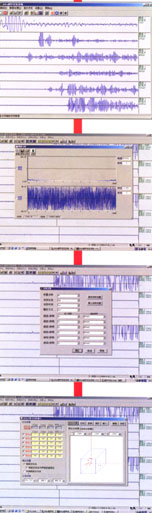

    HRJFD-2A超声定位系统集高性能计算机、高灵敏度局放声测探头、程控放大滤波、高速A/D转换器、瞬态波形记录、信号分析、故障定位计算机软件于一体,适用于大型变压器和充油高电压电器设备以及GIS和其他电力运行设备中局部放电超声信号的采集、测量、分析和定位以及在线监测。
    HRJFD-2A超声定位系统对通常产生的变压器围屏、引线、金属件及高压线圈表面的放电能迅速判明故障位置。定位误差小于250mm,整套测量系统能检测出小于1000pC局部放电量的超声信号。
    功能与特点:
1、基于Windows平台下的软件,使局部放电超声波探测的操作、分析更简捷。
2、超声波传感器具有低噪声、高灵敏度和抗干扰性能,使信号的获取更可靠。
3、具有局部放电超声波信号的电-声定位和声-声定位功能,使现场测量更灵活。
4、任意选择超声波信号的球面定位计算或双曲面定位计算,使定位结果更精确。
5、用立体几何图形展现超声波探头和定位点的坐标位置。
6、方便建立测量和定位的数据库,便于进一步分析和管理。
7、本仪器还可以作为局部放电在线监测仪使用,可监测电力设备的局放产生和发生发展。
技术参数:
超声探头灵敏度:-150dB
输入通道数:6
A/D转换精度:8bit±1/2LSB
采样长度:32k/通道
最小可测放电量:<50pC(实验室) <300(1000)pC(现场)
最小定位误差:<50mm(实验室)< 250mm(现场)

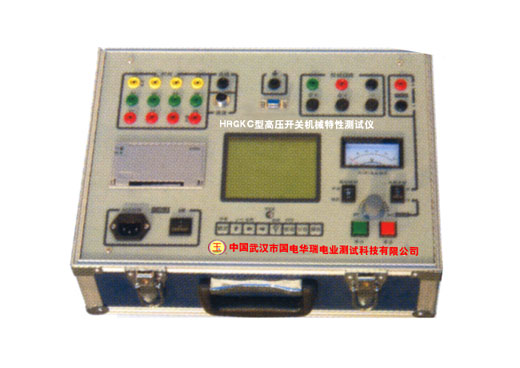

13、HRGKC型高压开关机械特性测试仪
    用于测量10-500kV多油、少油、真空、六氟化硫高压开关和高压断路器的时间、速度、行程等机械特性。可测量高压断路器的固有分、合闸时间及同期性弹跳次数、重合闸时间、刚分、刚合速度,分、合闸最大速度,平均速度。也可同时测低压电器,如接触器、继电器的分合闸时间和同期性测量。液晶汉字显示和打印功能,菜单提示操作。
    主要特点: 测量真空开关不用输入行程,可直接测量,传感器安装方便。
    主要技术指标
    最大测量速度:7m/s 测量误差:0.01m/s
    最大行程:600mm 测量误差:1mm或0.5mm
    最大时间:999.0ms 测量误差:0.1ms

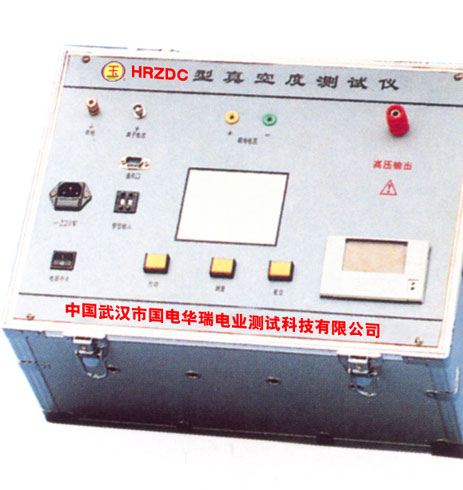

14、HRZDC型真空开关真空度测量仪
    该仪器采用最新型励磁软导线进行真空开关真空度的全自动不拆卸测量,操作简便,稳定可靠,一机多用,可测量200多种管型的真空管。
性能特点:
(1)能定量测试真空管的真空度,可测试多达35条曲线。
(2)具有检漏功能
(3)通过历史数据可大致推测真空管的寿命
(4)该仪器内部已存有多种灭弧室的真空度数据、免拆卸、直接读数
(5)带面板式打印机、打印输出
(6)本系列分拆卸和不拆卸测量两种仪器
(7) 独创的功能:仪器能自动判别真空度的合格、下降和完全泄漏的三种状态。
测量范围:10的-5次方~10的-1次方pa
输入电源:AC 220V 50Hz
高压输出:脉冲电压,30kV,15kHz
测量误差:<10%
测量分辨率:10-5pa

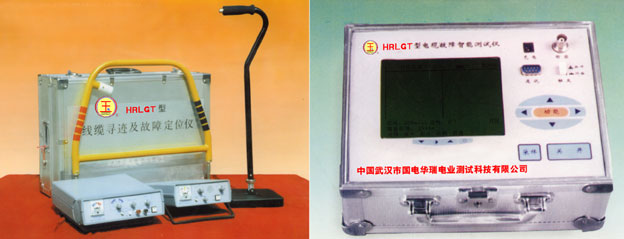

15、HRLGT便携式电缆故障探测仪
    用于测量各种市话电缆、高频通信电缆、地埋电缆及金属架空电缆上发生的开路(断线)、短路、接触不良接地等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的泄漏性接地和电力电缆的断线、接触不良等故障位置进行遥测。仪器采用多种探测方式,应用当代最先进的电子技术成果,采用计算机技术及微电子技术,具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便、交直流两用工作电源等特点。特别适用测试各种型号,不同等级电压的通信电缆和电力电缆。
★HRLGT(DMDL)电缆故障智能测试仪技术档案
★HRLGT(JKDL)电缆故障智能测试仪技术档案
    主要技术参数:
    (1)最远测试距离:32km
    (2)探测盲区:1m
    (3)读数分辨率:1m
    (4)功耗:5VA
    (5)重量:2kg

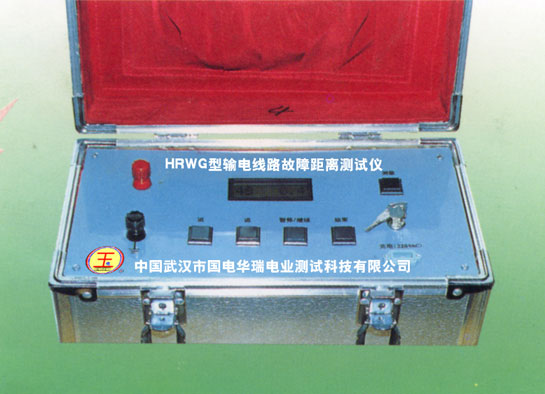

16、HRWG型输电线路故障距离测试仪
    HRWG型输电线路测试仪是用于架空输电线路发生永久性接地(短路)或断路(开路)时,测量故障点到测量点(变电站内)的距离。适用于(10)35kV及以上各电压等级的架空输电线,当发生单相接地或断线故障时,只要在变电站内对故障线路进行测试,就可准确地测出故障距离,确定故障杆塔,便于抢修人员快速查找故障,缩短抢修时间。
    主要技术参数
    (1)测量范围:1-100km
    (2)测量误差:≤1%
    (3)输出方式:8位LCD显示
    (4)电源:内藏式12V3AH蓄电池
    (5)工作时间:6小时
    (6)工作温度:0~40℃
    (7)湿度:RHD30~95%
