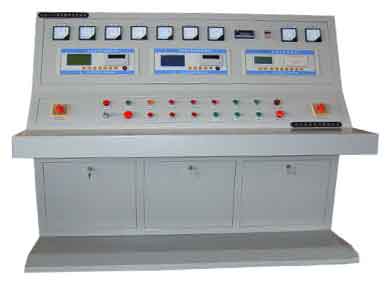

HRBT变压器电气特性综合试验台


HRBT变压器电气特性综合试验台

  一.概述
      该综合试验台适用于供配电系统,电力变压器制造厂,工矿等企业单位,能真实地判断电力变压器的空载电流,空载损耗,阻抗电压和负载损耗,准确的测量电力变压器直流电阻,温升,实施状态诊断,确保安全运行,为监测或修造变压器提供了可靠的数据。是按照并符合 JB/T501-91《电力变压器试验导则》和GB1094-96《电力变压器》的技术标准要求研发设计生产的。
  1-1.主要特点成果
      该设备采用高档的单片机作为处理器,使用独特科学的算法进行数据的运算和处理,模数转换采用了高精度快速A/D转换器,模拟信号的调节也采用了目前先进使用的处理技术,这些为仪器的高性能、高精度、高可靠性提提供了必要条件。
    该仪器的人机接口采用蓝屏(240 * 128)全中文的汉字图形显示器,菜单严格分级,逐步引导您完成实验,您只需要开机,按下任意键,仪器提供的菜单就会引导您完成你所需要的实验。
    列外该仪器还提供了面板式的微型打印机,可以将实验的结果打印出来,作为实验存档的原始数据。仪器还提供了串口通讯功能,你只要按说明书提供的通讯协议编写好软件,就可以在上位机上直接操作使用该仪器,完成实验。
    该仪器主要用于电力变压器的空载及负载实验,所测的直接参数是三相电压,三相电压均方根、三相电流,三相功率,实验电源频率。空载实验时根据所测数据计算出变平均电压、平均电流、总功率、空载电流,校正后的空载损耗;负载实验计算出短路阻抗、短路损耗和75度额定电流下的短路损耗。可完成单相、三相变压器的空载试验,短路试验。测量的项目有三相电压有效值、平均值、三相电流的有效值、功率及电源的频率。根据上面的测试结果,直接计算出变压器的空载损耗、空载电流百分比、负载损耗、阻抗电压百分比。
    该仪器集多种实验方式于一体,可以用于单相变压器和三相变压器的空载和负载实验,而且三相变压器的空载实验和负载实验还提供了双表法空/负载实验和三表法空/负载实验。使您觉得使用该仪器非常的方便、灵活。

  1-2.主要技术参数:
  电压:
测量范围: 0V ~ 500(600)V(特殊要求可到700V~1000V,定货时需说明)
误差范围: 全量程范围内0.2级
电流:
测量范围: 0A ~ 5(60)A
误差范围: 全量程范围内0.2级
功率:
测量范围: 0kW ~ 2500kW
误差范围: 全量程范围内0.3级

频率:
测量范围: 45Hz ~ 65Hz
误差范围: 全量程范围内±0.05Hz

说明:外接电压互感器和电流互感器可以拓宽仪器的测量范围。


  1-3.使用要求:
  仪器电源: AC220 ± 10%
环境温度: 0℃ ~ 45℃
环境湿度: ≤ 90%RH

  1-4.使用方法:
     该仪器的所有操作都是通过“↑”、“↓”、“确认”、“功能”四个键来完成的,菜单的选择通过“↑”、“↓”键来选择,被选中的菜单的显示方式和其它没有被选中的显示方式相反,选中要操作的菜单,按下“确认”键,执行该菜单的功能;在参数的修改时,先选中该菜单,按下“确认”键进行数据的修改,数据的每一位的修改也是通过上下键来完成的,将修改位修改成你需要设置的数据时,按下“确认”键被修改位后移一位,当是最后的一位时按下“确认”键,该数据设置完毕,当数据在修改的过程中,发现前面的数据不对,按下“功能”键则修改位回到数据的最高位,再按上面的方式设置数据。除了第一屏按下任意键自动进入下一屏外,在其它的所有屏中按下“功能”键,仪器自动返回到上一屏,直到返回第一屏为止。
    我们根据菜单的提示,设置好相应的参数,就可以实验了,参数设置好之后,按下“功能返到上菜单,选择开始实验,执行该菜单即可。在测量过程中按下“确认”键,进行实验结果处理,可以将实验结果打印出来,也可以查看实验的结果。下面详细介绍其操作方式。

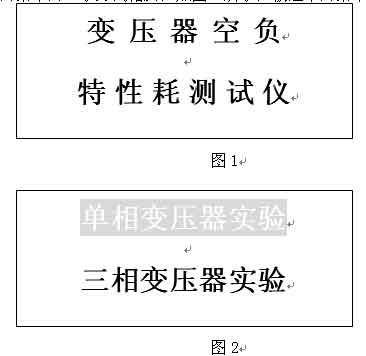

    仪器开机显示如图1,在图1中按下“↑”、“↓”、“确认”、“功能”中的任意键进入图2。在图2中用“↑”、“↓”来选择实验的项目。被选中的菜单的显示方式和没有选中的菜单的显示方式相反,如图2所示,被选中的菜单是单相变压器实验。



     选中被要操作的菜单,按下“确认”键进入该菜单的下级菜单,单相变压器实验的下级菜单有,单相变压器空载实验和单相变压器的负载实验;三相变压器实验的下级菜单有双表法空载实验、双表法负载实验、三表法空载实验和三表法负载实验。实验项目的选择上面已经介绍过,这里就不再介绍了。

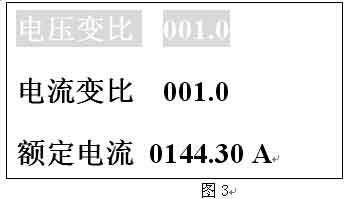

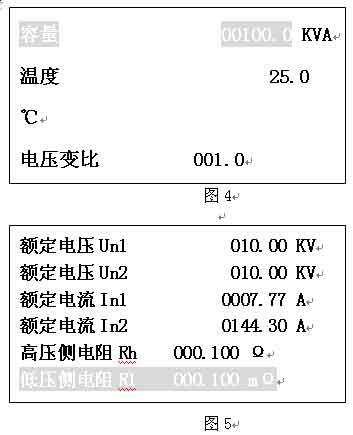

   任何实验项目我们都要输入该实验所需要的参数,空载实验我们需要输入的参数是界面显示如图3所示。参数设置完毕之后,按下“功能”键返回到它的上级菜单,选中开始实验,当实验条件到达,按下“确认”键,对实验的结果进行处理,我们此时即可以查看实验的结果,也可以将实验的结果输出打印。还可以按下“功能”键,返回到测量屏继续测量。




    参数的修改方式是选中要修改的参数项,按下“确认”键就可以对该参数进行修改了,在上图中,我们按下“确认”键电压变比后面的数据001.0变成001.0,此时我们通过“↑”、“↓”键来调整该位数据,将该位数据调整好之后,按下“确认”键参数被调整的位数后移,若我们刚才的位调整为5,则显示为501.0,用上面的方式设置好各位,若在修改后面的位时发现前面修改的数据不对,此时按下“功能”键,被修改的位回到最高位,在修改最后位时,按下“确认”键该数据修改完毕。显示如图3所示。其它参数修改的方式也是一样,就不再做说明了。

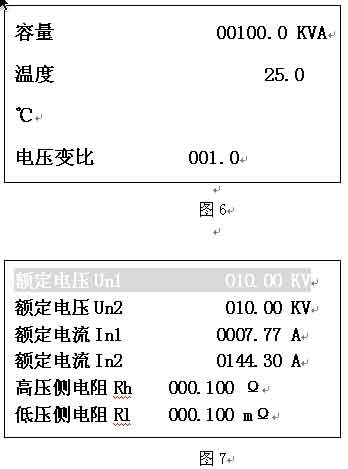

  负载实验我们要输入的参数如图4、图5所示,在图4中按下“↑”键,显示图5,在图5中按下“↓”键显示图4。在图7中按下“↑”键显示图6;在图6中按下“↓”键显示图7。参数如何修改上面已经介绍过了。

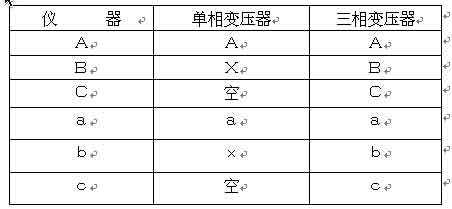

  1-5. 验项目的接线方式:

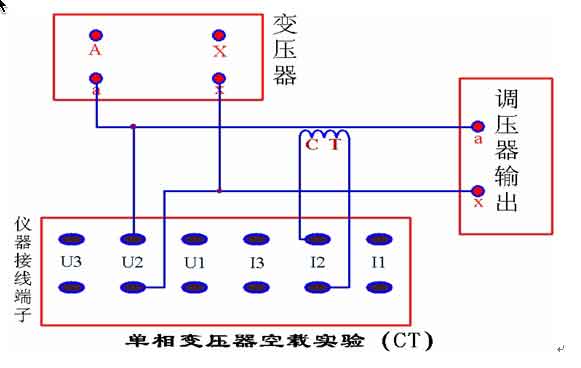

  1、 单相变压器空载实验:

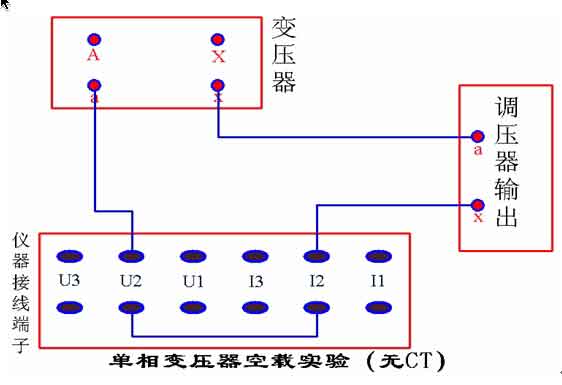

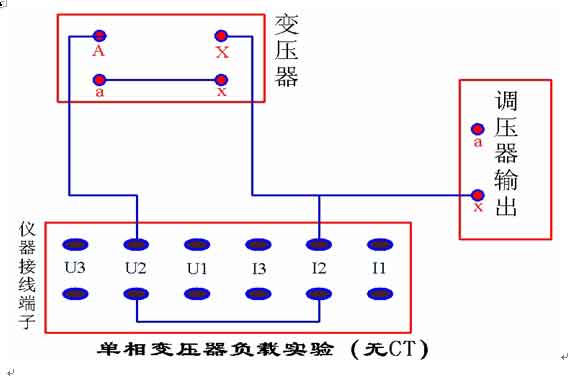

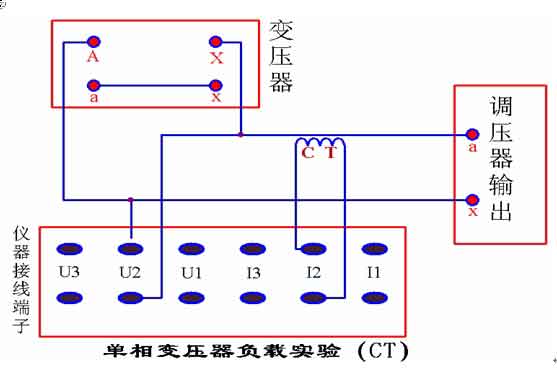

  2、 单相变压器负载实验:

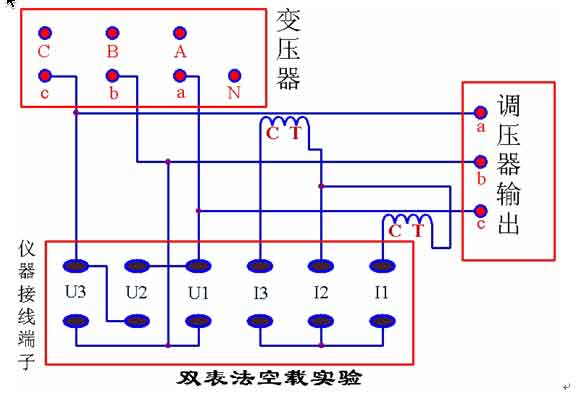

  3、 双表法空载实验:

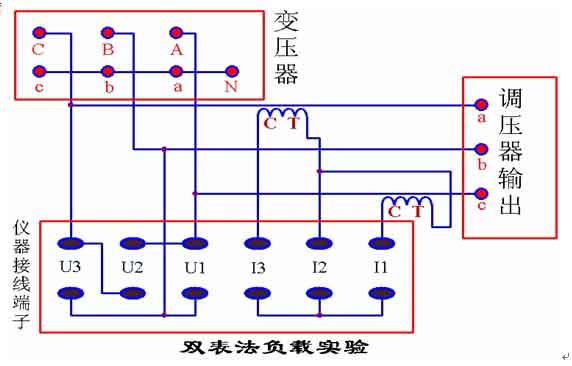

  4、 双表法负载实验:

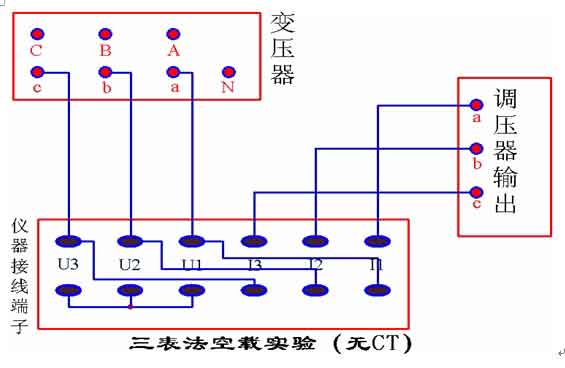

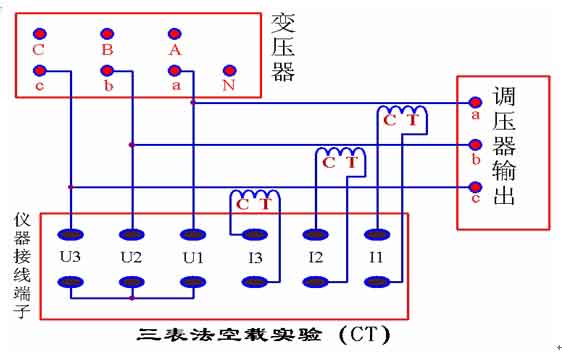

  5、 三表法空载实验

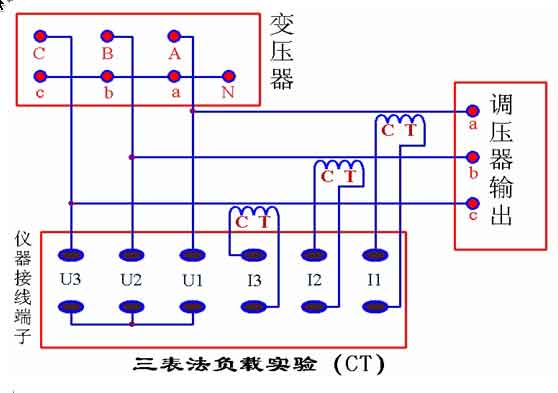

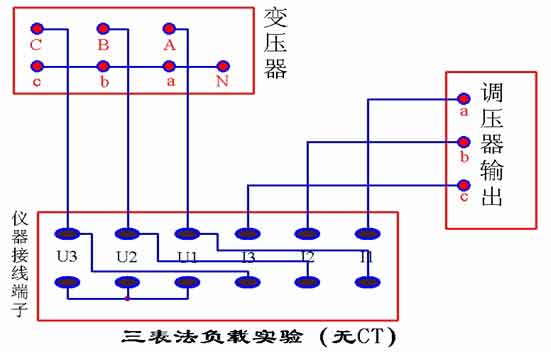

  6、 三表法负载实验:





  二.直流电阻测试:
      直流电阻快速测试仪采用典型的四线制测量法。以期提高测量电阻(尤其是低阻)的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流,然后,将所获得的数据(包括测试电压、当前的测试电流等)进行处理,得到实际电阻值。
本仪器可存储255试验数据,并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失。

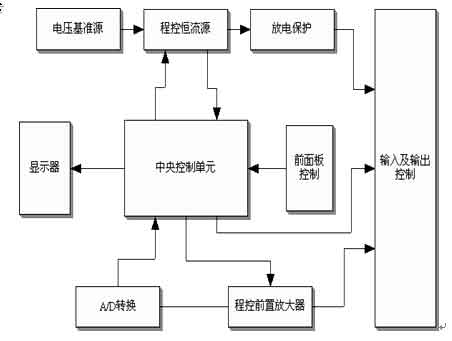

  2-1.原理框图:

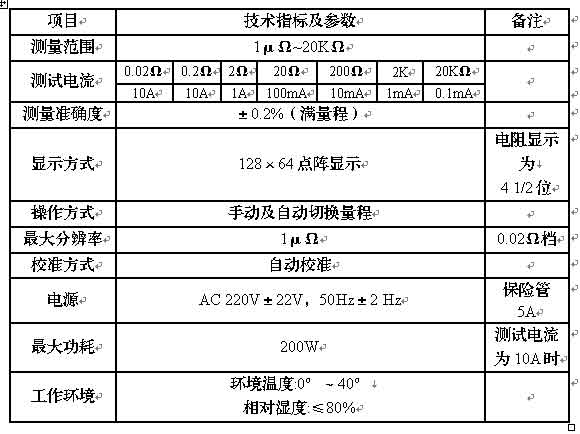

  2-2.主要技术特性


  2-3.尺寸、重量


  2-4.快速入门
      熟悉面、背板

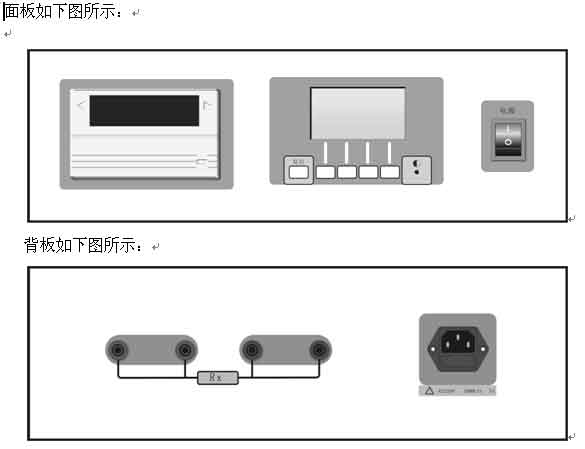

     面板如下图所示


      面板基本上可分为两个主要部分:即显示和键盘控制部分以及打印部分。背板是输出部分、下面将逐一加以介绍:
  1、 输出部分

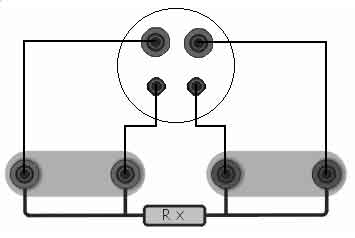

      如上图所示,输出部分包括四个接线柱。其中外侧的两只接线柱为恒流源输出,测试电流既通过它送到待测的电阻或变压器。内侧的两只接线柱是测试电压的输入,本机即通过它来读取待测电阻上的电压值。
  2、 显示和键盘控制部分

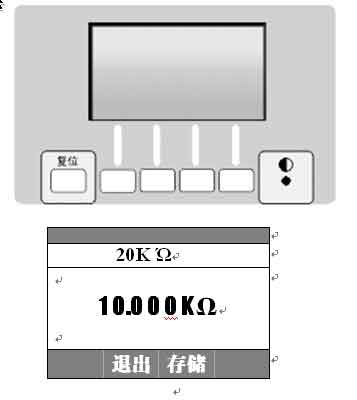

     本机的显示器是一个128×64点阵液晶显示器,电阻的测量值以及操作信息均通过它显示。显示器分为四个区:最上层显示仪器的型号;其次显示当前量程:0.02?;0.2 ?;2 ?;20 ?;200 ?;2K ?;20K ?;AUTO(自动);中间最大的显示区显示测量的电阻值;最下显示仪器按键功能提示。(因工作状态不同,显示的汉字不同,按键的功能也不同,有关它们的详细信息请参阅后面相关部分)。
    左下侧是整机复位按键,当仪器出现死机或严重干扰时,按下复位键重新回到仪器的初始状态;仪器在此之前所存储的数据将不会丢失。中间有四个按键(因工作状态不同,显示的汉字不同,按键的功能也不同,有关它们的详细信息请参阅后面相关部分)。它的右下侧有对比度调节孔,用以调节液晶显示器的对比度。
3、打印部分




     本仪器提供的是40行微型面板式打印机,使用寿命长、打印速度快、更换打印纸和色带容易,无须其他维护和保养。整机电源接通后打印机右下角指示灯亮,表示打印机处于待机状态,测试完毕后根据显示提示按下打印键就可打印出数据。
  2-5.使用、操作
  1、 测试前的准备:
      连接好电源线,并打开电源开关。这时本机会执行开机自检,同时显示器会显示 “系统正在自检请稍候……”,(请参看自检章节), 自检完成后则显示如下信息。



  2、 开始测量:

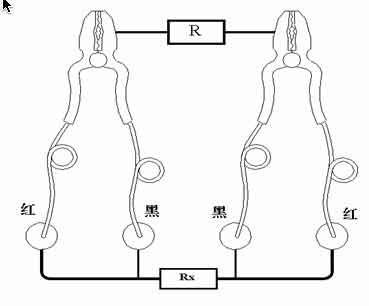

    按下图接线:

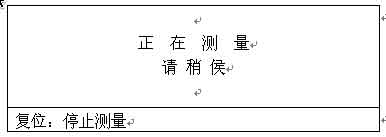

       当确认待测电阻和仪器可靠的连接好后,根据被测电阻的大小,按屏幕显示的“▼” “▲”对应按键切换合适的量程。当待测电阻值未知时您也可以连续按“▲”键,显示器显示“AUTO”。由本机自动选择最合适的量程。但在测量大感性负载时,不推荐使用自动换量程功能。手动选择量程可以加快测量速度,因为本机不需要时间选择最合适的量程。按“测量”键后即开始测试。屏幕提示“正在测量请稍候”后,屏幕中间的显示区显示测量的电阻值。待读数稳定后读取数值,按“存储”键将存储测量数据以供打印(关于打印请参看后面“数据存储打印”章节)。
   如果出现所测电阻超出当前量程所能测量的范围,则屏幕提示“超量程”此时可通过按“退出”键向高量程档切换。待读数稳定,即可读取电阻值和存储数据。
   按“测量”键后屏幕显示:




     此时按“退出”键则退出测量,如测试的是感性负载显示放电信息。(放电部分参看“结束测量”章节)放电完毕后返回测量菜单。
3、结束测量:
    测量结束后(需要存储数或打印数据请参看“数据存储打印”章节),可按“退出”键。本机即关闭输出,并返回初始状态。等待下一次测量。如果是感性负载则会进入放电状态,此时屏幕上显示放电信息。放电完毕后返回测量菜单,等待下一次测量。放电时间视被试品电感量的大小而定。
    注意:在测量完感性负载时不能直接拆掉测试线,以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时,电感会通过它泄放能量。一定要在放电指示完毕后才能拆掉测试线。
4、数据存储打印:
    您可以使用本机附带的打印机打印测量的数据。
    在测量时,待读数稳定后,按“存储”键后,当时显示值被储存在仪器内部存储器上(掉电或复位时数据都不丢失),此时仪器还在继续测量,如继续按“存储”键将存储第二个数据。当已存储了255个数据时,如果继续按“存储”键则屏幕提示以下信息:“存储区已满,无法存储”,这时需要清除存储区,(清除存储区参看后面打印部分)按“退出”键,回到如下所示屏幕提示:



      选择“高级”出现如下信息


     当按下“查看”对应按键则显示如下信息。


     按“返回”键后将回到最初显示。本仪器可存储255个数据,按下“打印”键存储的所有数据被全部打印出来。 “▼”“▲”键可以上下翻看存储数据,每屏显示三个数据。当按下“打印”对应按键则屏幕提示“正在打印请稍候”,然后显示如下信息。


      选择“是” 将清除存储区内所有试验数据,并返回上级菜单。选择“否”将返回上级菜单,已存储的数据将保留不被清除。

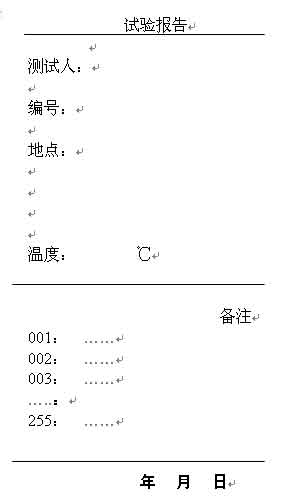

打印报告格式如下;




  2-6.校准
    当按下“高级”对应按键则显示如下信息。




  按下“校准”键出现下列提示:


  根据屏幕提示,如下图接入标准中值电阻


     按“校准”键将校准20K ?档,校准完后自动换到下一档2K ?的校准。根据屏幕提示接入标准1K ?电阻,按“校准”键校准2K ?档,校准完后自动换到下一档,一共校准七档。如按“取消”键此档将不校准,跳到下一档准备校准。当校准时,如果接线错误或接入的标准中值电阻有问题,屏幕提示:


  2-7.仪器自检
本仪器提供两种自检方式,主要介绍方式二。
方式一:开机自检方式,仪器打开电源开关即进入自检。
方式二:当仪器进入如下菜单




  选择“高级” 进入如下菜单


      如果没有“查看”命令表示仪器没有储存数据,有则表示仪器有存储数据。按“自检”键进入自检状态,屏幕显示“系统正在自检,请稍候”如没有故障显示“自检顺利通过”返回测试菜单。如果自检失败则有可能屏幕提示以下故障信息。

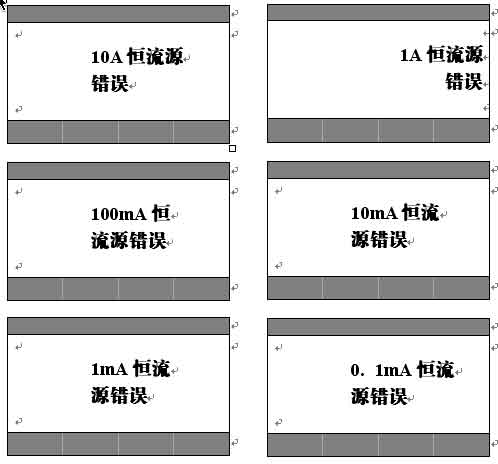

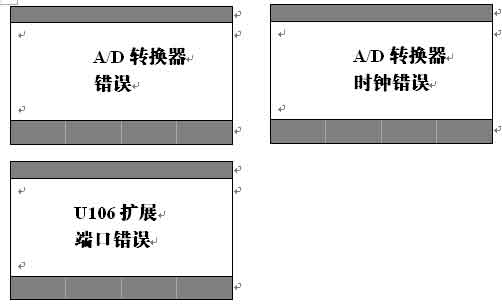

故障信息:






  如果系统自检出现以上屏幕提示,请关闭仪器电源开关30秒后重新打开电源开关,仪器进入开机自检,如屏幕还提示以上信息,请与我公司售后服务部联系。联系方式请参看“产品保修卡”

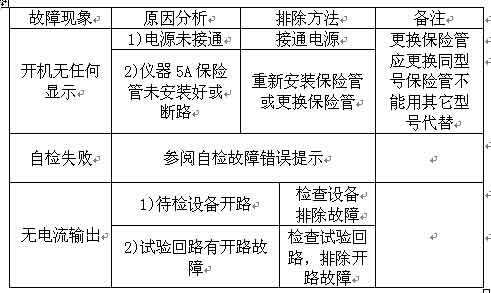

2-8.故障分析与排除




  2-9.注意事项
为了您和设备的安全,请操作人员仔细阅读以下内容:

1. 试验时机壳必须可靠接地。
2. 在测量完感性负载时不能直接拆掉测试线,以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时,电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。

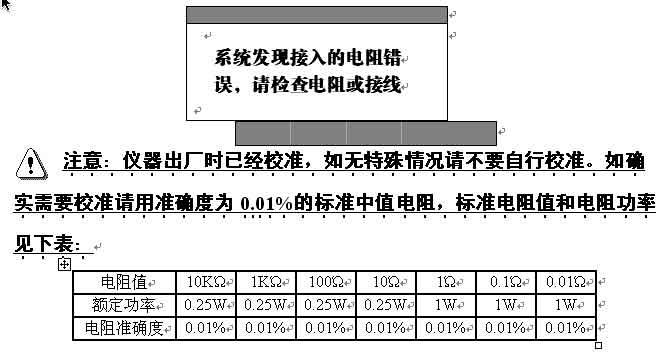

3. 仪器出厂时已经校准,如无特殊情况请不要自行校准。如确实需要校准请用准确度为0.01%的标准中值电阻。
4.试验时不允许不相干的物品堆放在设备面板上和周围。
5.开机前请检查电源电压:交流220V±10% 50Hz。
6.更换保险管和配件时,请使用与本仪器相同的型号。
7.本仪器注意防潮、防油污。
8.试验时请确认被测设备已断电,并与其它带电设备断开。
9.为了安全,在测试时前请将其余开路的绕组端子全部对地短路。
2-10.运输、贮存
■运输
设备需要运输时,建议使用本公司仪器包装木箱和减震物品,以免在运输途中造成不必要的损坏,给您造成不必要的损失。
设备在运输途中不使用木箱时,不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。
运输设备途中,仪器面板应朝上。
■贮存
设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下,不允许堆码排放。
设备贮存时,面板应朝上。并在设备的底部垫防潮物品,防止设备受潮。
2-11.开箱及检查
■开箱注意事项
开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打,以免损坏设备。开箱取出设备,并保留设备外包装和减震物品,既方便了您今后在运输和贮存时使用,又起到了保护环境的作用。
■检查内容
开箱后取出设备,依照装箱单清点设备和配件。如发现短少,请立即与本公司联系,我公司将尽快及时为您提供服务。
2-12.其它
本产品整机保修一年,实行“三包 ” ,终身维修,在保修期内凡属本公司设备质量问题,提供免费维修。由于用户操作不当或不慎造成损坏,提供优惠服务。
我们将期待您对本公司产品提出宝贵意见,请收到设备后,认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案,以便给您的设备提供更快更优质的服务。
如您公司地址和联系方式变更请及时通知,以便让我们给您提供及时的跟踪服务。

测试速度快:本仪器采用大功率集成电路、恒流输出3A电流能快速使测量达到稳定值,从而大大缩短测量时间,比单、双臂电桥测量快度快几百倍。
(2)交直流两用:本仪器内置环保型免维护可充电瓶,交直流两用,特别适于户外无交流220V电源场合使用。是同类产品(指3A以下的恒流源直阻仪)升级换代的理想首选。
(3)测试功能齐全:本仪器测量时除了显示电阻值外,还可以显示测试电流、测试时间、环境温度。声光报警、自动放电消孤。
(4)智能化程度高:本仪器应用单片机控制、采用双路程控比较、数据分析、以及防拉弧电路。大蓝屏液晶显示,菜单操作、人机对话、操作读数极其方便、迅捷。
(5)进口机箱美观大方:本仪器采用国际标准工程塑料ABS仪器箱(或高级铝合金箱),结构紧凑,面板布置人性化、新颖合理、体积小巧玲珑、重量轻、便于携带。

三.变比组别测试
3-1.主要功能特点:
1. 自动测量变压器的组别;
2. 自动进行相别切换,直接测量三相变压器的三相变比值;
3. 可根据不同变压器的组别计算出变比值;
4. 自动换量程;
5. 自动校基准;
6. 输入标准变比值自动计算变比误差;
7. 输入额定变比值自动计算不同分接开关下的标准变比值;(无需 输入变压器分接开关的分接位,仪器自动识别变压器分接开关的分接位,并自动计算出变压器的变比误差。)
8. 仪器具有完善的反接保护功能;
9. 仪器显示器具有背光功能;
10. 仪器可以随时打印测试结果;
11. 仪器具有数据保存功能,可随时查看历史数据。
3-2.技术性能:
技术指标
1、测量范围:1.0000—9999.9
2、接线方式:单相、Y/Y、△/△、Y/△、△/Y
3、组别范围:0--11
4、测量精度:1.0000—999.99 0.2%
1000.0—9999.9 0.5%
5、工作电源:AC220V+10% 50HZ
6、工作环境:温度:--10℃--40℃ 湿度:≤85%
7、功  耗:100W
8、重 量:5Kg
9、体  积:400×340×200mm3
其他技术称号
预热时间:10~15分钟
绝  缘:在电源引入线与外壳之间用500V兆欧表测量电阻应大于20ΜΩ,加1500V交流电压1分钟不飞弧。
3-3.工作原理:

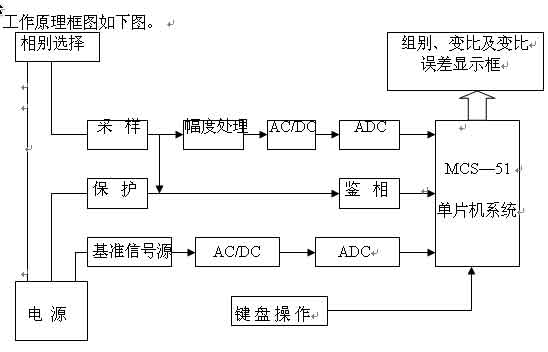

  工作原理框图如下图。


     本仪器根据双电压表测量变比的原理。采用单片机和数字技术,对一个被测变压器的变比值、变比误差及组别的测量一次性完成。由图可见:当仪器工作时,一方面从电源提取一个基准电压,经AC/DC和V/F处理,输入微机系统作为计算基准。另一方面提供一个180V 交流电压,通过相别选择开关,加到被侧变压器的高压端,然后从低压端采样到电压信号,一路经“鉴相”送到单片机进行处理测量组别,另一路经“幅度处理”、“AC/DC” 、“V/F”处理,送到单片机与基准信号进行比较,计算出变比值和变比误差。
3-4.使用方法
    相 关 名 词 说 明:
    分接开关级数:指有载调压开关或无励磁调压开关的档位总数。
    额定分接位:指有载调压开关或无励磁调压开关在中间位置时的档位数。
    等分级数:指有载调压开关或无励磁调压开关每级的调压范围。
    额定变比:指有载调压开关或无励磁调压开关在额定分接位时的变比值。
   标准变比:指有载调压开关或无励磁调压开关在任何分接位时的变比值。
   1、接线方法:
   打开仪器机箱,插上电源线,将仪器的“A”、“B”、“C”、“a”、“b”、“c”分别接变压器的高低压端。具体接线方法如下图:



  2、开机:
   接通面板上的AC220V电源,打开电源开关,液晶屏显示:

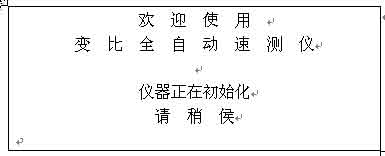

  此时,仪器正在校基准,大约过20秒后,仪器显示主菜单如下:

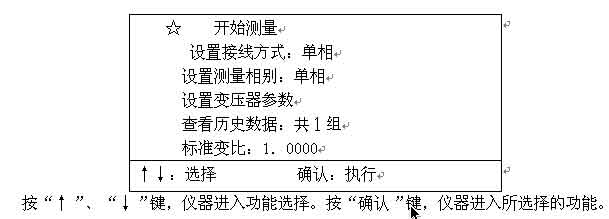

  按“↑”、“↓”键,仪器进入功能选择。按“确认”键,仪器进入所选择的功能。

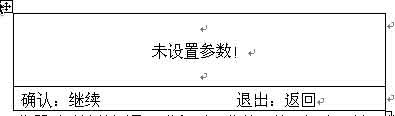

2、 未进行参数设置就开始测量,液晶屏显示如下:




  按“确认”键,仪器以默认值测量,进入下面菜单。按“退出”键,仪器返回主菜单。
进行参数设置后开始测量,液晶屏显示如下:



  测量完毕,液晶屏显式方式分为下面三种。

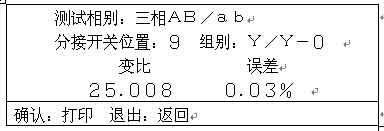

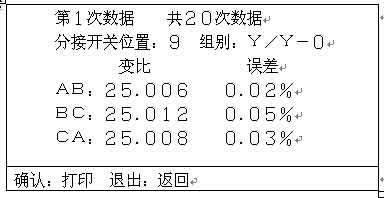

  (1)、三相分开测量时,测试结果显示如下:

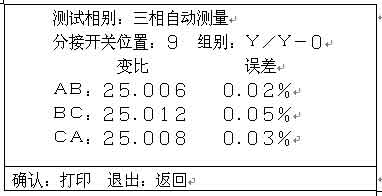

  (2)、三相自动测量时,测试结果显示如下:

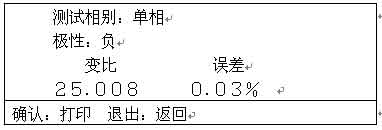

  (3)、单相测量时,测试结果显示如下:


      每次测量完成后,仪器自动保存测量数据,最多能够保存20组数据。超过20组清除第一组数据。按“确认”键,微型打印机打印出测试数据。按“退出”键,返回主菜单。
4、接线方式设置,液晶屏显示如下:
   按“↑ ”、“↓”键选择变压器接线方式 。接线方式有单相、Y/Y、△/△、 Y/△、△/Y五种 。按“确认”键,锁定所选定的接线方式,并返回主菜单。

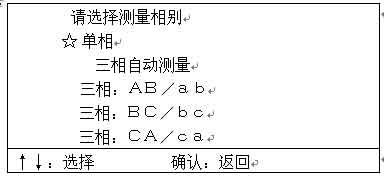

  5、变压器相别设置,液晶屏显示如下:

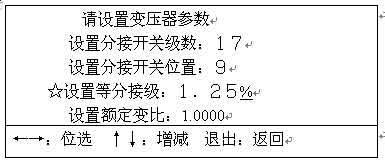

  6、变压器参数的设置,液晶屏显示如下
    按“↑↓”键,设置变压器测量相别。按“确认”键,锁定选定的相别,并返回主菜单。

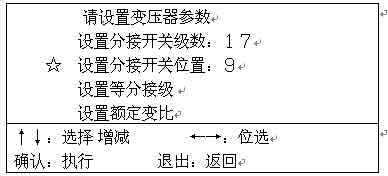

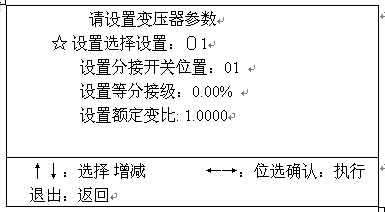

      按“确认”键,仪器进入分接开关级数设置,按“←”、“→”键,选择设置分接开关的位置,按“↑↓”键,设置分接开关级数,按“退出”键,仪器返回主菜单。分接开关位置自动设为额定分接位置。
7、分接开关位置的设置,液晶屏显示如下:



     按“↑”、“↓”键,设置分接开关的位置,(此时的分接开关应为额定分接位置)。按“确认”键,锁定分接开关位置,返回设置分接开关的等分接级。
8、调压范围的设置,液晶屏显示如下:



     按“←”、“→”键,设置分接开关等分接级数值的位置。按“↑”、“↓”键,设置分接开关等分接级的数值。按“退出”键,锁定分接开关等分接级的数值,并返回主菜单。
9、额定变比的设置:

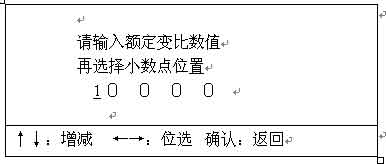

      按“←”、“→”键,选择变压器额定变比数值的位置。按“↑↓”键,设置变压器变比的数值。按“确认”键,锁定变比数值,进入下面菜单。

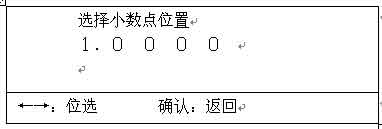

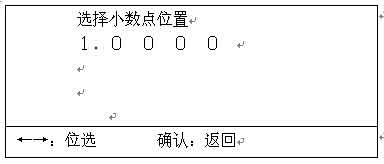

     按“←”、“→”键,选择变压器额定变比值的小数点位置。按“确认”键,锁定变比数值,进入上一级菜单。
说明:设置的变比值为额定变比值,通过设置分接开关的级数、位置和调压范围,仪器自动判断分接开关的位置。
10、历史数据查看,液晶显示如下:



  11、设置标准变比:
在未进行6—9项设置时,可进行标准变比的设置,液晶显示如下:

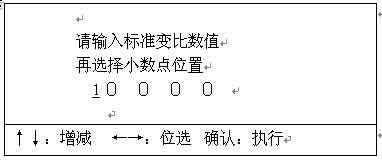

      按“←”、“→”键,选择变压器标准变比数值的位置。按“↑↓”键,设置变压器变比的数值。按“确认”键,锁定变比数值,进入下面菜单。按“←”、“→”键,选择变压器标准变比值的小数点位置。按“确认”键,锁定变比数值,返回主菜单。 在进行了6—9项设置时,标准变比值为额定变比值。



  3-5.注意事项:
    ⒈当“正常工作”指示灯亮时,被试品上加有180V的测量电压,不允许接触被试品及其联结导线和接线柱,以免造成触电事故。
   ⒉联线时不能将高低压接反,以免造成仪器损坏,此时仪器液晶屏显示“接线错误,仪器自动保护。请关电源后检查。”

3-6. 保养与维修:
   本产品应置于通风、阴凉、干燥、清洁出保存,注意防潮防腐蚀性的气体。免费保修三年(人为损坏除外),终生负责维修。

四.交流耐压试验:
   此功能采用专业保护电路合闸,过流、自动保护,声光报警。

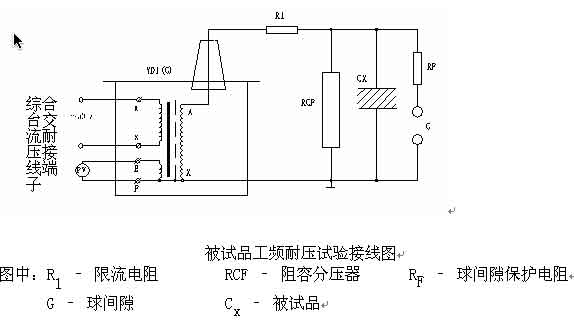

4-1.交流耐压试验接线图:




  4-2交流耐压试验操作说明;
操作程序:
    1、 按相关规程设置好场地,接好设备连线,有条件的地区应有专门负责安全的人员在场指导。(试验变压器详见说明书)
    2、 操作前应根据被试品品的容量及电压等级,调整好电流继电器。
    3、 合上电源开关,按下送电按钮接触器吸合,调压器带电电源信号灯灭,送电信号灯亮,此时可以进行升压试验。缓慢顺时针旋动调压器手柄并密切注视电压表(应以每秒2~3kV的速度升压为宜)当升压至被试品规定的耐压值时应及时按下计时按钮,并密切注视被试品情况。
   4、 当达到被试品规定的耐压时间时台内会发出报警声,表示被试品耐压合格,此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮,切断电源。
   5、 在升压或耐压试验过程中,如出现过电压,应及时逆时针旋动调压器旋钮使电压回到规定值。
   6、 试验过程中如电流表电流指示超出被试品规定的范围,应立即停止升压找出相关原因再行试验。
   7、 在升压或耐压试验过程中,如发生短路、闪络、击穿等过电流时,电流继电器会动作使调压器自动断电,表示被试品不合格。此时应将调压器回零,并将计时按钮复位。以便下次操作。

4-3.试验变压器使用条件:
1、 环境温度:-5~+40℃
2、 海拔高度:<1500m
3、 相对湿度:<85%

五.产品随机附件
1、产品使用手册 1套
2、产品合格证 1套
3、直阻测试线 1套
4、变比测试线 1套
5、测试台及主机 1套





HRBT全自动智能型变压器特性综合试验台 功能简介


   可完成单相、三相变压器的空载试验,短路试验。测量的项目有三相电压有效值、平均值、三相电流的有效值、功率及电源的频率。根据上面的测试结果,直接计算出变压器的空载损耗、空载电流百分比、负载损耗、阻抗电压百分比。
★全自动智能型变压器综合试验台具备如下测试功能:
1、变压器空载特性测试(空载损耗、空载电流百分比);
2、变压器负载特性测试(负载损耗、阻抗电压百分比);
3、变压器变比、组别、变比误差测试;
4、变压器直流电阻测试;
5、变压器绝缘电阻测试;
6、变压器工频耐压测试;
7、变压器倍频耐压测试;
8、环境温度测试;
★全自动变压器综合试验台由三大部分组成:
1、计算机及数据处理软件系统;
2、各测试单元数据收集系统;
3、强电控制及仪表监视综合系统;
★全自动变压器综合试验台软件介绍:
1、软件安装条件能在Windows 98 、Windows 2000、Windows XP 等软件下正常工作;实现全自动测试;
2、软件的基本功能:
A、变压器综合试验台软件可操作控制变压器变比测试仪、变压器绕组直流电阻测试仪、变压器特性测试仪;
B、变压器综合试验台软件可按试验编号、容量、试验日期查询;
3、变压器综合试验台软件的具体要求:
A、软件人机界面友好,操作直观简单;
B、软件工作既可自动接收下传数据、亦可人工录入数据。
