HRJDT型接地引下线导通测量仪

  HRJDT型接地引下线导通测量仪

  一、 引言
      原文:接地装置引下线的导通检测工作应每年进行一次。根据历次测量结果进行分析比较,已决定是否需要进行开挖、处理。
    ——摘自《电力设备预防性试验规程》
    原文:接地装置引下线通过检测可以发现接地引下线的通短情况,同时可通过阻值的变化判断其受腐蚀的程度,并对历次测量结果进行分析比较,来决定是否开挖、处理。接地装置引下线的导通检测工作应每年进行一次并进行记录、分析。
    ---摘自《防止电力生产重大事故的二十五项重点要求》
    电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保证。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能受潮等因素影响,出现接点锈蚀、甚至断裂等现象,导致接地引下线与地网连接点电阻增大,从而不能满足电力规程要求,使设备在运行中存在不安全引患,严重时会造成设备失地运行。

  二、仪器简介
      HRJDT型电力设备接地引下线导通电阻测量仪克服了同类仪器存在的测试方法繁琐、工作强度高、精确度低等一系列缺陷。该仪器采用直流恒流电源供电,采用大电流、四线法的测量原理有效地排除了测试线电阻对测试结果的影响,并可直接得到测量回路毫欧级电阻数据,并且仪器选用最新高精度测量电路,具有抗干扰能力强,操作方便,测试数据迅速、准确等优点。
    传统的导通测量仪器一般情况下,需要俩到三人来完成测试的全过程。而本公司生产的HRJDT型电力设备接地引下线导通电阻测量仪配有公司自主研发生产的HRJDT型手持式探针,这样不仅大大缩减测试人员的数量(一人就可以完成整个测试的全过程),而且测试数据准确、直观、稳定。

  三、主要技术参数
  1. 测量内容:
电力设备接地引下线导通电阻(mΩ)
2. 仪器组成:
主机 手持式探针 标准测量线
3. 测量范围:
0~1999 mΩ 误差 ≤0.2%
3. 测量功率: DC24V 5A (额定)
4. 测量半径: 50 m
5. 仪器外型: ① 防震箱外型尺寸: 520×285×170(mm)
② 主机外型尺寸: 250×200×100(mm)
③ 手持式探针外型尺寸:85×85×135(mm)
6. 显示方式: LCD显示
7. 环境温度: 0℃~60℃
8. 相对湿度: ≤90%
9. 工作电源: 外部电源 AC220V 50Hz
10.使用条件: 户内、户外、在线测量
11.仪器重量: ① 主机:2.0kg
② 手持式探针:0.5kg
③ 铝合金防震箱:2.5 kg

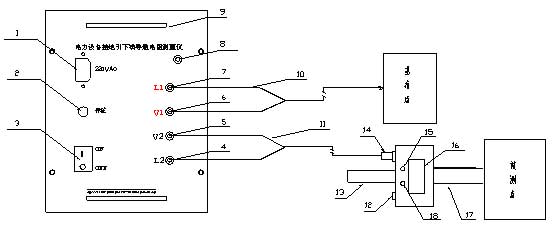

  三、仪器结构示意图:

  1.外接电源插座; 2.保险; 3.主机开关; 4.电流负极输出端L2(连接测试探针黑线端子);5.电压负极输出输端V2(连接测试探针红线端子);6.电压正极输出端V1(连接测试短线红线端);7.电流正极输出端L1(连接测试短线黑线端); 8.接地线; 9.主机提手; 10.标准测量短线(连接主机和基准点);11.标准测量长线(连接主机和测量探针);12.探针开关;13.探针手柄; 14.探针接线座; 15.探针工作指示灯;16.探针显示屏; 17.探针接触器; 18.欠压指示灯。
  四、仪器操作说明:
  1. 仪器在使用前先检查主机电源是否接好,(主机开关灯亮为主机电源接入正常)。
2. 将手持式探针与长测量线连接好(长线的另一端连接主机,注意:红表笔与V2相连,黑表笔与L2相连),打开探针开关观察是否欠压。
3. 找出电力设备与地网连接良好的引下线作为基准点(可用测量地网接地电阻的方法找出基准点)。
4.将仪器所配测量线(短线)与基准点连接好,另一测量线(手持式探针)与被测点相连。
5.分别启动主机和手持式探针开关即可测量。

  五、注意事项
  1. 仪器使用(测量)前,应从仪器防震箱中将主机提出,放于干燥平整的地方。
2. 手持式探针电池更换:打开探针开关观察是否欠压,如开机后欠压指示灯亮,应及时更换电池(4×5号干电池)。即,拆开手持式探针底部盖板,更换电池,仪器如果长时间不使用,应取出电池以防电池漏电。(仪器出厂时配有8节5号干电池)。
3. 为了提高测量准确性,请尽量使用仪器所配标准测量线,并且在测量前先对基准点及被测点的表面进行处理。
4. 测量探针请小心使用,谨防戳伤人。
5. 仪器在存放、运输、使用过程中,应注意防潮、防震。

  六、售后服务
  1. 本公司对产品实行“三包”。凡用户在遵守使用原则的情况下,确因产品质量所引起不能正常工作,在三个月内本公司负责包换、包退,三个月过后本公司负责包修。
2. 产品的保修期为两年,用户从实际收到货物开始计算。凡在保修期内出现非人为损坏问题,公司负责维修。
3. 用户可随时将仪器的使用情况或意见告知本公司。

  七、装箱清单
  主机仪器箱1台 标准测试线2根
手持式探针1套 接地线 1根
电源线1根 产品合格证1份
使用说明书1份 备用电池8节

  若仪器出现故障,或在使用过程中存在疑问,请及时与本公司联系,不得私自拆卸。





中国武汉武高华瑞高电压科技有限公司
地址: 中国武汉市东西湖吴家山台商投资区(三店街)信诚达光电科技工业园3-5#国电华瑞科技大厦 邮编:430040
电话:027-87446394(传真) 87446136 62697887
网站:http://www.cnhvt.com
