HRJFD数字局部放电检测分析系统


HRJFD数字局部放电检测分析系统技术条件

  一、局部放电检测仪

  二、配置清单
  1.HRJFD数字程控式局部放电测量仪 1台
2.15英寸彩色显示器(SAMSUNG) 1台
3.针式打印机 1台
4.局部放电校准脉冲发生器(HRJFD-301) 1台
5.检测阻抗 4个
6.测量屏蔽电缆 2根
7.键盘 1个
8.系统操作说明书 2份
9.测试分析系统备份软件 2份
   质量要求(供方对质量负责的条件和期限):质保期十八个月,期内质量“三包”,终身维护。对客户所购产品的使用情况进行全程跟踪服务,并提供二十四小时服务和响应。
    含国内交货到指定港口运费,在国内交货的安装调试及培训(1天左右)服务费用.
    价格:8.80万元/套

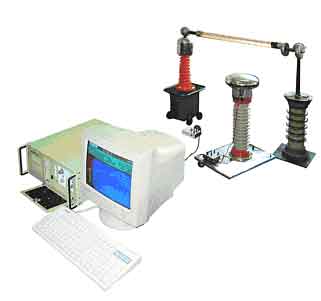

HRJFD数字智能型局部放电检测分析系统

  一.主要性能
      纯程控工作方式:全汉字菜单提示:任意存贮、打印;自动生成检验报告;二维及三维局部放电图谱显示;采用数字开窗技术,抗干扰能力强;双通道测量及数字差分技术,可同时测量两个试品或一个试品两个测量点的局部放电信号,可方便地分析局部放电信号的来源。本产品系国家“七五”重点科技攻关项目和电力部“八五”推广项目。先后在葛洲坝500kV开关站,武汉凤凰山500kV变电站,沈阳变压器厂等对数百台变压器进行测试,工作可靠,操作方便。
    用于变压器、电机、互感器、电容器、电缆、GIS、开关、避雷器等高低压电器设备的局部放电测量,技术性能指标符合IEC-270标准及GB7354标准要求。

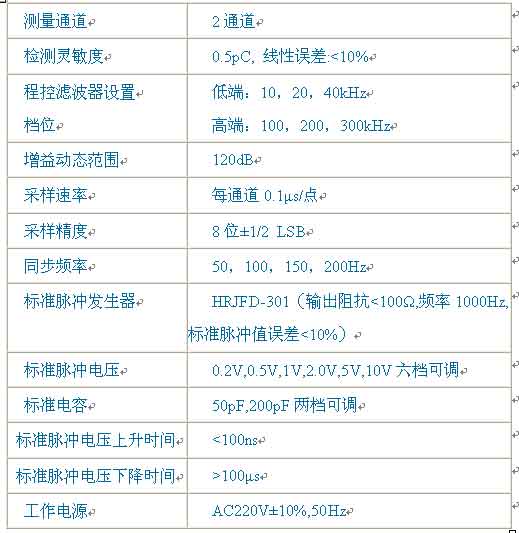

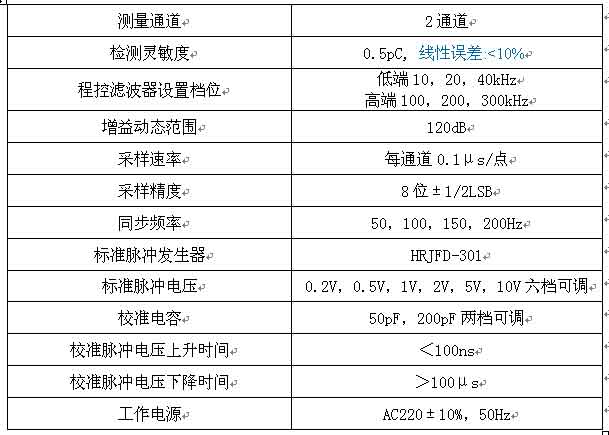

  二.技术参数

  三 工作原理
      HRJFD检测分析系统采用的检测方法是世界上目前最广泛采用的电流脉冲法,其基本原理:试品Cx两端产生瞬时的电压变化U,经过一耦合电容Ck耦合到检测阻抗Zm,回路中会产生一脉冲电流I,将此脉冲电流I经过检测阻抗Zm产生的脉冲电压进行采样、放大和显示处理,就可以测定局部放电的视在放电量等参数。脉冲电流法主要利用局部放电信号频谱中的较低频部分,可避免无线电干扰
  四 功能与特点
  a.纯程控工作方式,局部放电测量、分析更方便。
b.完备的全汉化软件,汉字提示操作,简单易学。
c.任意存储、打印局放图形及数据,自动生成实验报告。
d.自由选择椭圆、直线显示方式,可静态对一周波试验电压的局部放电脉冲详细测量、观测、分析。
e.最新颖的二维(Q-φ,N-φ)和三维(Q-φ-T,N-Q-φ)局部放电图谱显示,令人耳目一新。信息量更大,区分局放脉冲和干扰脉冲更容易。
f.独特的条形色柱及数字指示局部放电脉冲峰值。
g.独具一格的数字开窗技术,可避免干扰对测量的影响。
h.任意相位开窗,单窗、双窗任选,椭圆360度旋转。 i.双通道测量及数字差分技术,可灵活组成脉冲极性鉴别或平衡测量回路,有效的抑制干扰脉冲信号。并同时测量两个试品或一个试品两个测点的局部放电信号,可方便地分析局放信号的来源。

  五.HRJFD检测分析系统技术性能完全符合IEC-270标准及GB7354标准要求。

  六.配置清单:
  1.数字程控式局部放电测量仪 一台
2.彩色显示器 一台
3. 针式打印机 一台
4.局部放电校准脉冲发生器(HRJFD-301) 一台
5. 检测阻抗 四个
6.测量屏蔽电缆 二根
7.键盘 一个
8.系统操作说明书 二份
9.检测分析系统备份软件 二份





中国武汉武高华瑞高电压科技有限公司
地址: 中国武汉市东西湖吴家山台商投资区(三店街)信诚达光电科技工业园3-5#国电华瑞科技大厦 邮编:430040
电话:027-87446394(传真) 87446136 62697887
网站:http://www.cnhvt.com
