HRJWG系列监狱(看守所)周界电网高压装置


HRJWG系列监狱(看守所)周界电网高压装置警防系统技术条件与方案

      用于部队及重要机关设施的仓库和围栏边界边防、公安司法系统的监狱(看守所)的高压变压器电网警防装置,具有实时报警功能和打击功能。从1995年受司法系统部门的邀请和委托独家技术产品开发研制并指定投产生产开始至今, 已改造好和新装监狱(看守所)及用于其它用途的有近三千套系统正在稳定安全良好运行。我们是专业化并专长研发和生产高电压设备和试验检测仪器仪表设备的专业生产厂家。报警控制台分为:自动报警手动控制台、非微机型自动报警控制台、微机型全自动报警控制台。
  使用条件和引用执行的标准
  海拔高度: 不超过2000m , 安装地点: 户内,户外
环境温度:最高气温 +50℃,最低气温 -10℃, 相对湿度不大于90%
耐地震能力:地面水平加速度 3.0m/s2 ,地面垂直加速度 1.5m/s2

  GB1094-2003 《电力变压器》
IEC1000(IEC61000,GB4343-1999,GB/T17624、17625、17626-1998)《电磁兼容性》
GB/T2423-1993 《电工电子产品基本环境试验规程》
GB4208-1993 《外壳防护等级》
GA247-2000 《监所周界高压电网装置》

  一、主要组成部分
      HRJWG系列监狱(看守所)周界电网高压警防装置由两单元四个部分组成:A.自动升压部分(看守所用本部分设备还含有直流脉冲储能自动充放电功能), B.报警控制台:自动报警及控制部分,信号采集显示部分和自动重合闸部分。上述四部分的设备按高低压隔离抗干扰的设计原理和方法,依据电器人身安全防护规范措施,合理的布置,把高压升压体部分安装在一台高压柜和控制柜内,确保在使用和运行工作中对工作人员的人身安全。专业承接特殊要求和异型订货(定货)!
  二、技术参数介绍
  电网电压: (对地电压运行工况)
A.380V I:10000V II:6000V III:3000V
B.220V I: 9000V II:5000V III: 2000V

1、额定容量:(监狱)10(12)kVA,(看守所)0.5(1, 2)kVA
2、输入电压:AC 220V±10%或380V±10% 50Hz
3、输出电压:供电路数为两相回路向电网供电
(高压升压体:可以是单高压输电也可以是常规的双高压输电)
(监狱)6kVx2, 9kVx2, 10kVx2,(看守所)2kV(3kV, 5kV)x2
4、打击电量(电击强度):(监狱)>0.40 C(库仑),(看守所)<0.30 C(库仑)
5.负荷能力:每端高压输电的带载能力可支持输电线路的最大运行长度为1~2公里/条线路,且还要视其输电线的线径的截面积的大小不同而实际确定
6. 系统最大短路运行允许时间: 承载能力为30分钟
7. 如是微机型全自动报警控制台:
数据处理:设置RS-232C/RS-485C与微机电脑通讯接口,具备数据传输和控制功能

1). 自动升压部分:由特制的升压变压器为主器件,每台变压器有一组或两组独立输出2~10kV的高压的绕组,根据供电情况的不同变动,只需改变变压器一次输入方式,就可获得一组或两组2~10kV的高压输出,比如说: 同一台变压器在白天输入电压低的工况下是380V/10kVx2和在晚上输入电压高的工况下也可以是380V/6kVx2的两种高压。

2). 报警及控制部分:由控制台控制整个高压电网和警防系统, 自动声光报警和自动重合闸系统,过流过压自动保护系统组成。金属和非金属触电网自动声光报警,网断或金属和非金属短路自动声光报警。电网报警是按区段划分执行任务的。

3). 信号采集显示部分:由一次电压、电流互感器和高压电压、电流互感器采集一次工作电压、电流和网上工作电压、电流数据及动作参数信号,仪表显示。电流突增则表示电网正在发生故障, 过流自动保护系统动作,自动声光报警和自动重合闸系统立即迅速启动工作任务。

4). 自动重合闸部分:在系统发生故障跳闸后,三次重合闸系统自动投入运行, 三次重合闸的间隔时间可设定为20秒至60秒,在任意一次重合闸期间故障排除,全套系统设备自动恢复正常工作,若三次重合闸不成功,此时声光报警系统自动投入运行, 触电网自动声光报警,网断或短路自动声光报警。


  三、功能特征
  1.电网警防能力 (监狱)使触电网物重伤至死
(看守所)使触电网物轻伤至晕
2. 根据供电情况的不同变动, 两种工况的高压输电方式可通过开关切换一次输入电压220V或380V的方式来实现, 即:变压器的低压侧一次特殊绕组输入电压方式有两种
3. 过流自动保护系统的动作保护值可调节设置
4. 过流自动保护动作,系统发生故障跳闸,三次重合闸系统自动投入运行, 声光报警系统自动投入运行
5.控制台上有变压器输入电压、电流及三次自动重合闸电压、电流和输出高压电压、电流值显示
6.高压柜上有变压器输出电压、电流及网上工作高压电压、电流显示
7.数字计时器可调节设置重合闸间隔时间, 数字计数器可调节设置重合闸次数
8.产品设计人性合理,设备体积小、重量轻,接线简单,反应快速,安全准确,便于操作

  四、配置清单
  1.HRJWG自动高压升压变压器本体 1台
2.HRJWG自动报警控制台 1台
3.测量控制连接电缆 1套
4. 如是微机型全自动报警控制台
增加:台式电脑 1套 专用监控软件包 1份
5. 使用说明书和合格证书 各1套
说明:本方案可作为合同附件条件随合同书同等法律效力有效和验收报告之依据执行。
我公司产品质保期18个月,质量三包,终身维护

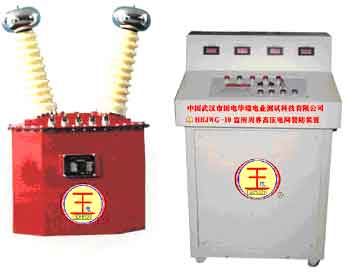

HRJWG-10监所周界高压电网警防装置
