  一、 功能特点及用途
  1、 单机可以完成1000kVA以下的配电变压器全电流下的负载试验;在三分之一额定电流下可完成2500kVA以下的配电变压器的负载试验(在三分之一的额定电流下,仪器可换算到额定电流下的负载损耗参数。)。
2、 单机可以完成6300kVA以下的配电变压器的容量试验和容量检测。自带的试验电源一次充电可以完成100台2500kVA配电变压器容量的试验。根据变压器空载损耗试验结果,可以判断出变压器的型号。
3、 240*120超大蓝屏液晶显示器,中文操作菜单,高速打印机打印试验结果和历史记录。
4、 以高性能的处理器作为控制和运算的核心,采样速度快,数据的稳定性好。
5、 可外接电压互感器和电流互感器可拓宽仪器的测量范围。
6、 电流、电压采样不经过互感器直接采样,大大提高了仪器的测量范围和测量精度,优于市面大多数同类仪器。
7、 仪器的体积小、重量轻、便于携带。适用于试验室与现场测试和操作规程。
8、 HRKFR变压器空载负载及容量分析综合测试仪是按照并符合 JB/T501-91《电力变压器试验导则》和GB1094-96《电力变压器》的技术标准要求研发设计生产的。

  二、 主要的技术指标
  1、 测试项目
1.1 三相有效值:Uab、Ubc、Uca;
1.2 三相平均值电压:/Uab、/Ubc、/Uca;
1.3 三相电流:I a、I b、I c;
1.4 空载损耗及空载电流百分比:Pm、Io%;
1.5 负载损耗、阻抗电压百分比及短路阻抗:Pkt、ekt、Zt;
1.6 变压器的容量;
2、 主要技术参数
2.1 空负载电流测量范围:0.1A ~ 60A,测量精度0.2级;
2.2 电压测量范围:10V ~ 500V,测量精度0.2级;
2.3 外加互感器可以拓宽仪器的测量范围:10kV、100mA~200A;
2.4 频率测量范围:45 ~ 65Hz,测量精度0.1级;
2.5 电源输入:AC220V±10%;
2.6 使用条件:湿度﹤95%RH,环境温度-10℃~45℃
2.7 使用和存放场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

  三、 操作介绍

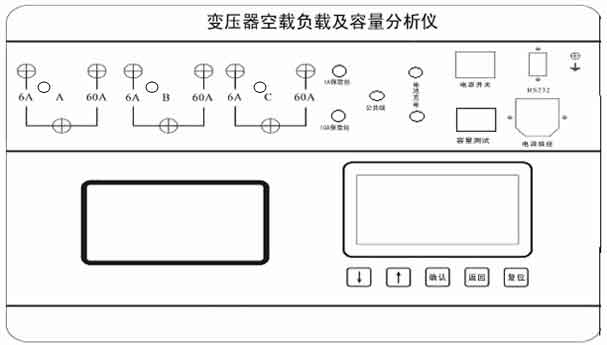

  1、面板图如下所示:


  本仪器也配有内置电源,不需外接电源。电源插座是充电器专用插座,不能插入220V电源,否则,就会烧毁仪器。
  2、操作说明

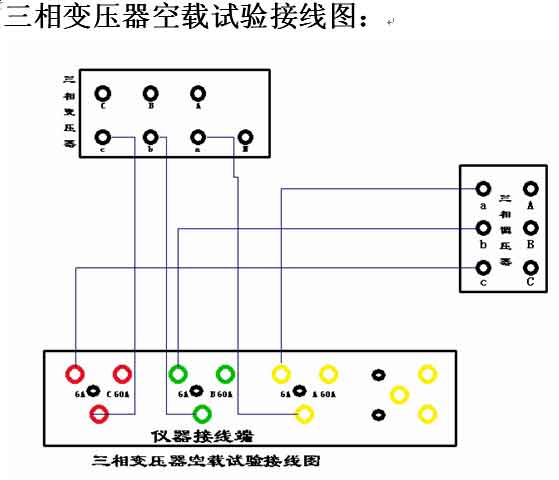

■三相变压器空载试验

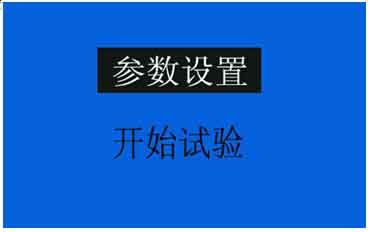

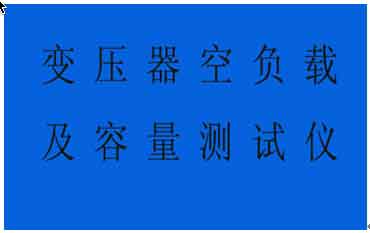

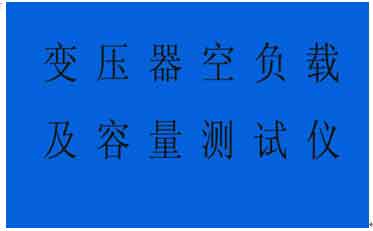

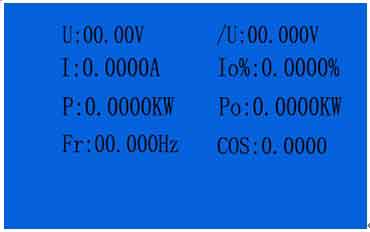

▼打开电源开关,仪器上电工作,屏幕显示如图所示变压器空负载特性测试

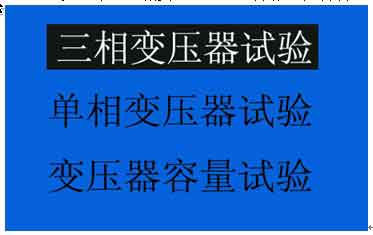

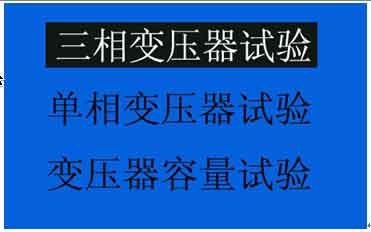

  ▼通过“↑” 、“↓”键选择三相变压器试验操作,按下“确认”键执行被选中项操作,按下“功能或返回”键返回, 选中“三相变压器试验”操作,按确认键进入下一屏。


  ▼通过“↑” 、“↓”键选择系统的操作,按下“确认”键执行被选中项操作,按下“功能或返回”键返回, 选中“参数设置”操作,按确认键进入下一屏。


  ▼通过“↑” 、“↓”键选择系统的操作,按下“确认”键执行被选中项操作,按下“功能或返回”键返回, 选中“参数设置”操作,按确认键进入下一屏。


  ▼根据屏幕的提示修改相应的参数,修改完之后按“功能或返回” 按返回键进入上一屏。

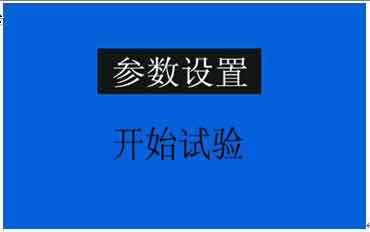

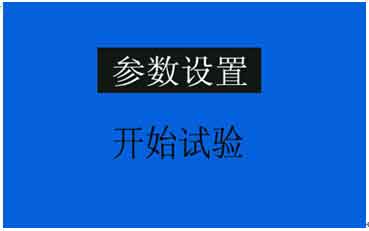

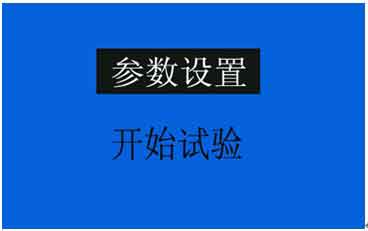

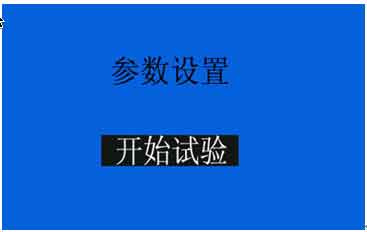

  ▼通过“↑” 、“↓”键选择开始测试的操作,按“确认”键执行被选中项操作,按下“功能或返回”键返回,按确认键进入下一屏。


  ▼观察平均电压,当达到所需的电压时,按下“确认”键进入下一屏。

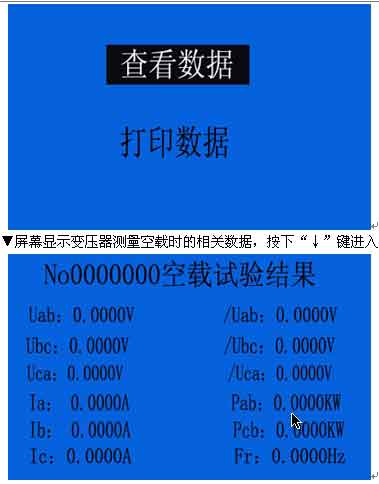

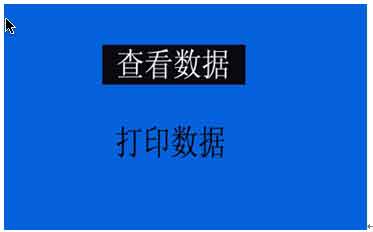

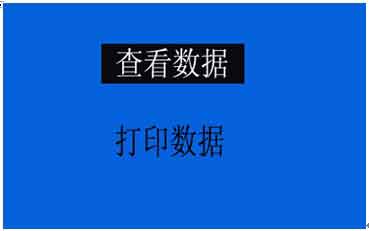

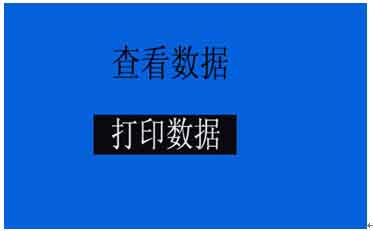

  ▼通过“↑” 、“↓”键选择查看数据操作,按“确认”键执行被选中项操作,按下“功能或返回”键返回,按确认键进入下一屏。

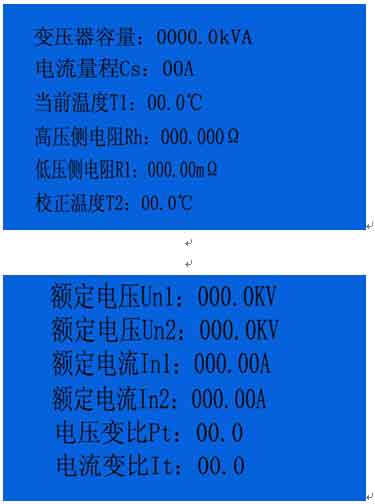

  ◆ 屏幕参数说明

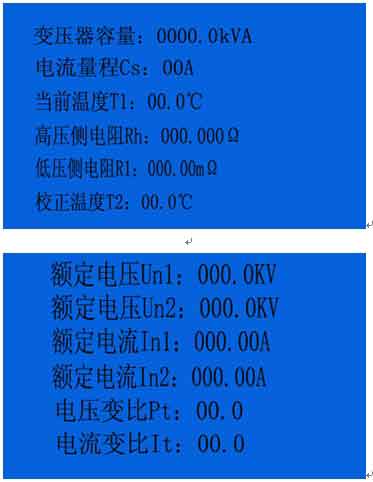

Sn: 容量;
PT1: 空载试验的电压变比;
CT1: 空载试验的电流变比;
PT2: 负载试验的电压变比;
CT2: 负载试验的电流变比;
T1: 当前温度;
T2: 负载试验校正温度;
Un1: 高压侧额定电压;
Un2: 低压侧额定电压;
In1: 高压侧额定电流;
In2: 低压侧额定电流;
Rh: 高压侧线电阻;
Rl: 低压侧线电阻;
CS1: 空载量程
CS2: 负载量程
◆当前参数没有我们所需要的参数,我们按下“功能或返回”键,返回到上级菜单,选择增加参数菜单,增加一组所需要的参数,再来选择当前参数。

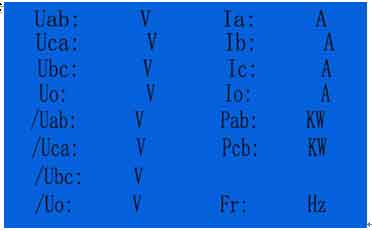

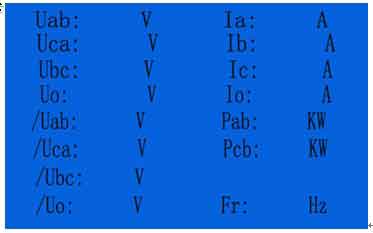

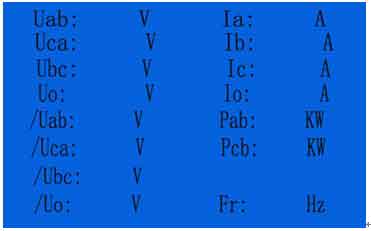

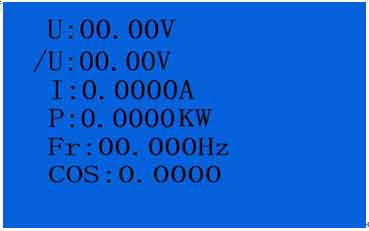

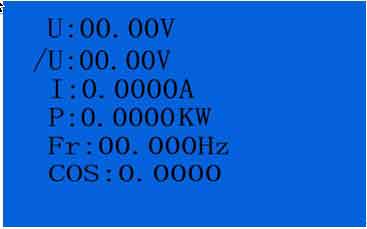

▼显示各符号表示的意义如下:
Uab: a、b相电压的有效值。
Ubc: b、c相电压的有效值。
Uac: a、c相电压的有效值。
Uo: 电压有效值的平均。
Ia: a相电流的有效值。
Ib: b相电流的有效值。
Ic: c相电流的有效值。
Io: 电流有效值的平均。
/Uab: 平均值折算到a、b相电压的有效值。
/Ubc: 平均值折算到b、c相电压的有效值。
/Uac: 平均值折算到a、c相电压的有效值。
/Uo: 平均值电压的有效值的平均。
Pab: Pab = Uab * Ia * cosφ1。
Pcb: Pab = Ucb * Ic * cosφ2。
Pm: Pt = Pab + Pcb。
Pw: 变压器的空载损耗。
Io%: 变压器的空载电流。
d: 波形失真系数。

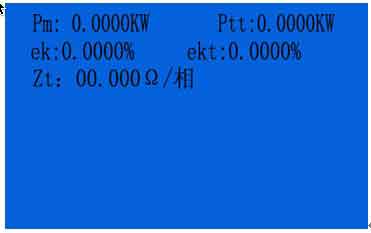

ek: 阻抗电压。
ekt: 额定电流所设置温度下的阻抗电压。
Pt: 变压器的负载损耗。
Zt: 变压器的短路阻抗。
Fr: 试验电源的频率。
U: 电压的有效值。
I: 电流的有效值。
/U: 平均值折算到电压的有效值。
P: 测量的有功功率。

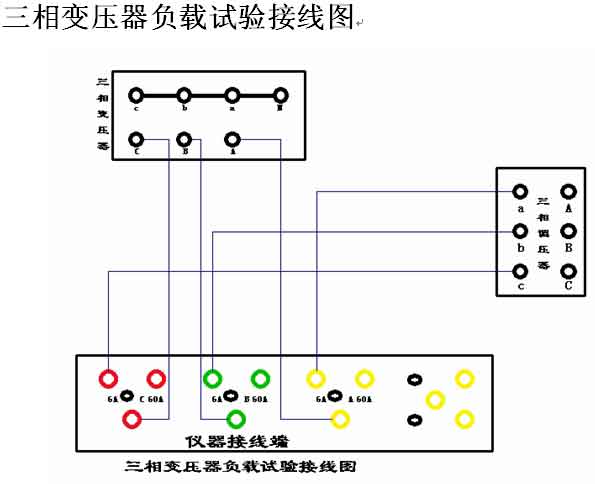

■ 三相变压器负载试验
▼打开电源开关,仪器上电工作,屏幕显示如图所示变压器空负载特性测试



  ▼通过“↑” 、“↓”键选择三相变压器试验操作,按下“确认”键执行被选中项操作,按下“功能或返回”键返回, 选中“三相变压器试验”操作,按确认键进入下一屏。

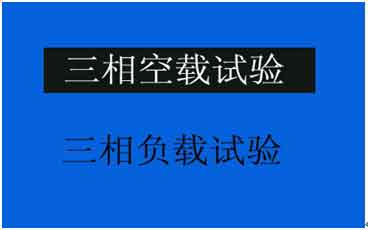

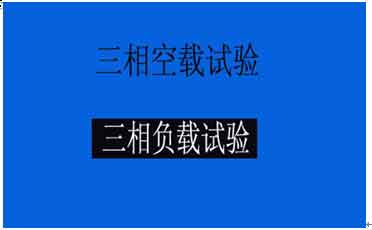

  ▼通过“↑” 、“↓”键选择三相负载试验操作,按下“确认”键执行被选中项操作,按下“功能或返回”键返回, 选中“三相空载试验”操作,按确认键进入下一屏。


  ▼通过“↑” 、“↓”键选择系统的操作,按下“确认”键执行被选中项操作,按下“功能或返回”键返回, 选中“参数设置”操作,按确认键进入下一屏。


  ▼根据屏幕的提示修改相应的参数,修改完之后按“功能或返回” 按返回键进入上一屏。

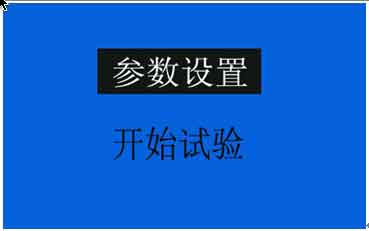

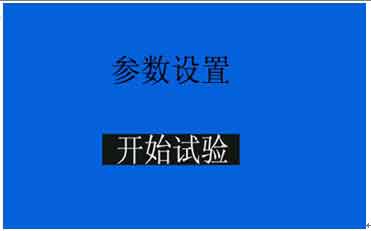

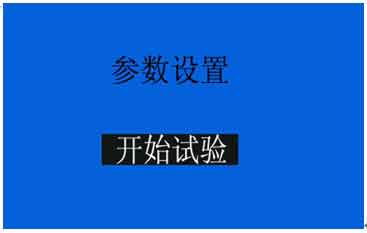

  ▼通过“↑” 、“↓”键选择开始测试的操作,按“确认”键执行被选中项操作,按下“功能或返回”键返回,按确认键进入下一屏。


  ▼观察平均电流,当达到所需的电流时,按下“确认”键进入下一屏。


  ▼通过“↑” 、“↓”键选择查看数据操作,按“确认”键执行被选中项操作,按下“功能或返回”键返回,按确认键进入下一屏。


  ▼屏幕显示变压器测量负载时的相关数据,按下“↓”键进入下一屏。

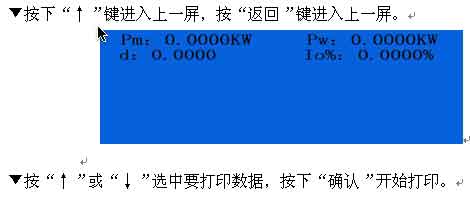

  ▼按下“↑”键进入上一屏,按“返回”键进入上一屏。


  ▼按“↑”或“↓”选中要打印数据,按下“确认”开始打印。


  ■ 单相变压器空载试验

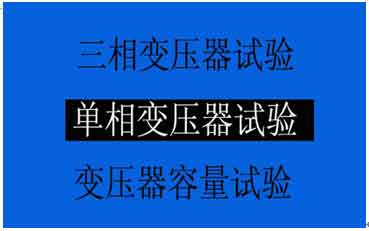

▼通过“↑” 、“↓”键选中单相变压器试验操作的菜单,按下“确认”键进入下一屏。



  ▼通过“↑” 、“↓”键选中设置参数操作,按“确认”键执行被选中项操作,按“功能或返回”键返回,按确认键进入下一屏。

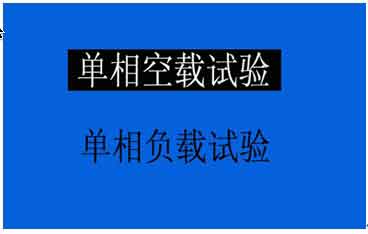

  ▼选择单相空载试验,按下“确认”键进入下一屏。


  ◆根据屏幕的提示修改相应的参数,修改完之后按“功能或返回” 按返回键进入上一屏,屏幕显示单相变压器测量空载时的相关数据。


  ▼观察平均电压,当达到所需的电压时,按下“确认”键进入下一屏。

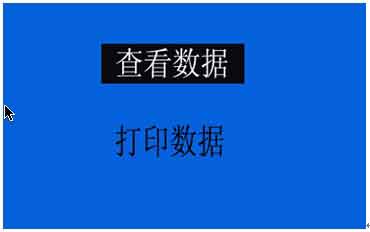

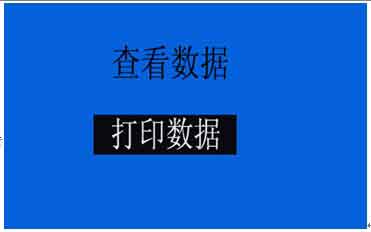

  ▼按“↑”或“↓”选中查看数据,按“确认”查看数据,按“功能或返回” 返回上一屏


  ▼按“↑”或“↓”选中打印数据,按“确认”开始打印


  ▼按“↑”或“↓”选中打印数据,按“确认”开始打印
▼按“功能或返回” 返回上一屏。 ■ 单相变压器负载试验
▼通过“↑” 、“↓”键选中单相变压器试验操作的菜单,按下“确认”键进入下一屏。

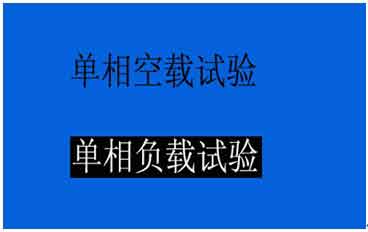

  ▼选择单相负载试验,按下“确认”键进入下一屏。


  ▼通过“↑” 、“↓”键选中设置参数操作,按“确认”键执行被选中项操作,按“功能或返回”键返回,按确认键进入下一屏。


  ◆根据屏幕的提示修改相应的参数,修改完之后按“功能或返回” 按返回键进入上一屏




▼返回菜单执行“开始试验”操作。

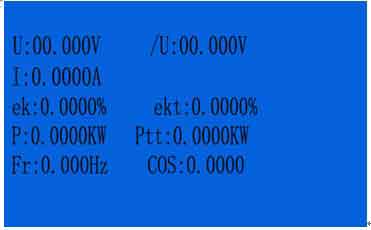

  ▼屏幕显示单相变压器测量负载时的相关数据。


  ▼观察平均电流,当达到所需的电流时,按下“确认”键进入下一屏。


  ▼按“↑”或“↓”选中查看数据,按“确认”键查看数据,按“功能或返回” 返回上一屏

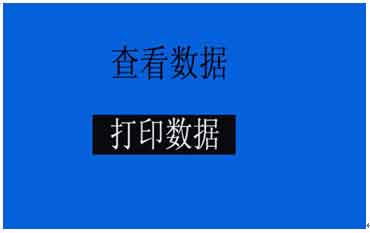

  ▼按“↑”或“↓”选中打印数据,按“确认”开始打印


  ▼按“功能或返回” 返回上一屏。

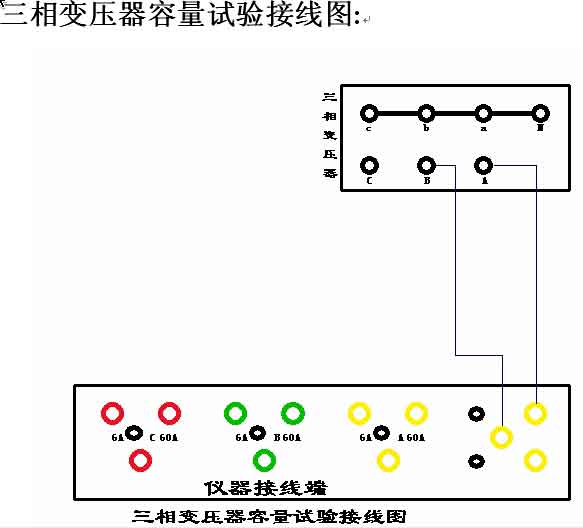

  ■变压器容量试验

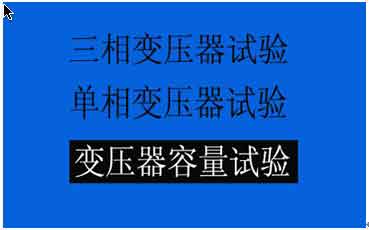

▼按“↑”或“↓”键选中变压器容量试验操作,按“功能或返回” 键返回上一屏,按“确认”键进入下一屏。



  ▼按“↑”或“↓”键选中变压器参数设置操作,按“功能或返回” 返回上一屏,按“确认”键进入下一屏。

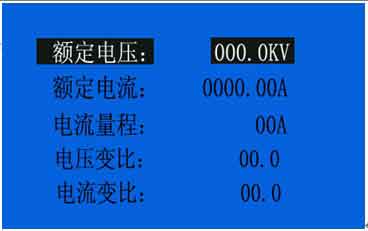

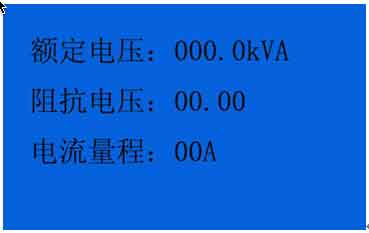

  ▼根据屏幕的提示修改相应的参数,修改完之后按“功能或返回” 键返回上一屏。如果阻抗电压按变压器铭牌设置,测量精度比较高。也可以按500kVA以下的变压器设置为4,500kVA以上的设置为4.2,但测量精度就有些误差。

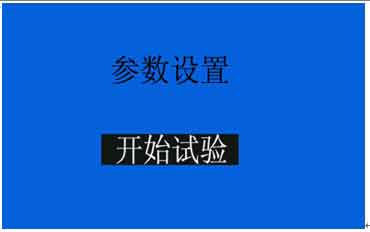

  ▼按“↑”或“↓”键选中变压器开始试验操作,按“功能或返回” 返回上一屏,按“确认”键进入下一屏。

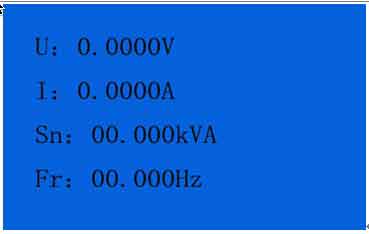

  ▼屏幕显示变压器的相关数据,按确认键开始打印


  ▼按“功能或返回” 返回上一屏。
