HRVAT-CT/HRVAT-CT/PT全自动互感器伏安特性综合测试仪


HRVAT-CT/HRVAT-CT-PT 全自动互感器伏安特性综合测试仪


第一章 概 述

  HRVAT-CT/HRVAT-CT-PT全自动互感器伏安特性综合测试仪主要技术特点
  1 全自动型测试仪 仅需进行数字设定,设定最高测试电压、最大电流和步长,装置将自动从零逐步升压。可全自动地将伏安特性曲线测试描绘出来,省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、方便。无需计算机知识,极易掌握。
2 功能全面 可测试保护CT伏安特性、5%和10%误差曲线,变比、极性,还可以输出大电流用于测试CT的二次回路。
3 不接触测试,安全性高 全微机化装置,设定好后完全不需人工接触而全自动进行测试。可使测试人员远离高压电路,确保测试人员安全,可靠性高。
4 可外接调压器进行试验 若装置单机的输出电压、电流不能满足要求,也可以采用用户自备的调压器与装置连接进行测试。外接调压器试验接线和测试方法非常简单。
5 输出容量大 伏安特性试验最大输出高达1000V、10A,短时可达20A。采用外接调压器最大输出可达1500V、20A;变比测试最大电流高达600A。
6 可选外接升压器、升流器 选配的外接升压器最高可升至2000V、3A,选配的升流器可升至900A,3000VA。采用外接升压器可用于做500KV等级1A电流互感器的伏安特性试验。
7 大屏幕图形LCD、全汉化图形界面 测试时直接显示伏安曲线图,清晰美观,直观方便。面板自带打印机,可随时打印曲线图及测试数据。
8 旋转鼠标操作 采用光电旋转鼠标进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单,使用寿命长。
9 大容量存储器,可存储多组测试数据 数据掉电不会丢失,可测完回办公室调出打印以及上传至电脑保存。
10 双操作方式 设置有RS232通信接口,可以联接笔记本电脑进行操作。单机操作的数据可以保存,上传至电脑保存、显示、编辑、打印。
11 方便携带,体积小,重量轻,便于流动试验。


第二章 装置技术参数和硬件结构


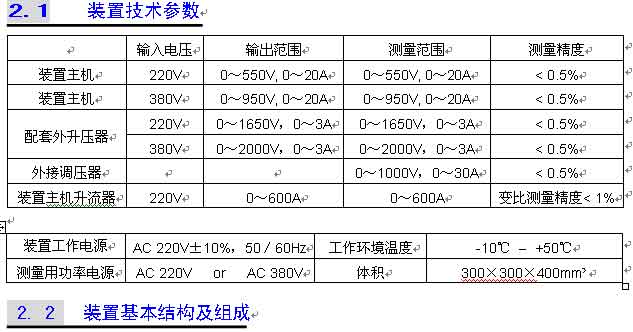

  装置基本结构由装置主机和外配的升压器、外配的升流器组成。其中外配升压器、升流器为选配件。
装置主机包含全自动升压器、内置升流器、微机控制系统、320×240点阵大屏幕全汉化LCD、微型打印机、操作旋转鼠标、PC通信接口等部分组成。装置主机可以直接用于做CT伏安特性、变比、极性等试验。伏安特性试验最大输出达1000V,20A;变比测试和二次侧回路测试时最大电流达600A。
如果装置主机输出电压、电流范围不能满足要求,如测试额定电流1A的CT的伏安特性要求测试电压高达1500~2000V,装置单机不能升达这么高电压,此时可以采用选配的外部升压器进行试验,将装置主机输出电压接至外部升压器,进行二次升压至1650~2000V。外部升压器内带有测量电路,采用信号线缆将其与主机信号接头接好即可。
如果装置主机内置升流器输出电流范围或功率不能满足要求,此时可以采用选配的外部升流器进行升流,将装置主机单机输出电压接至外部升流器,其输出电流可达0~900A、3000VA,可用于大变比CT或较长线缆测量变比的情况。外部升流器内带有测量环节,采用信号线缆将其与主机信号接头接好即可。

  2. 3 装置面板结构说明
  1、 320X240蓝色背景液晶显示屏
2、 微型打印机
3、 电源开关
4、 连接PC的串口
5、 旋转鼠标
6、 交流功率电源输入空气开关
7、 伏安特性和变比试验用
交流功率电源输入
8、 伏安特性试验交流电压输出
9、 测极性一次侧输入
10、 极性二次侧输入
11、 测变比一次侧输入
12、 测变比二次侧输入
13、 安全接地端子
14、 数据通信口

  2. 4 液晶显示及旋转鼠标说明
      装置采用320×240点阵高分辨率蓝色背光液晶显示屏作显示器。试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰美观,直观方便。
操作控制采用先进的旋转鼠标,全部数据及试验过程均由旋转鼠标在显示屏上设定。操作简单方便,无需计算机知识,极易掌握。

  2. 5 装置侧板结构说明
      装置侧板上安装有装置工作电源插口(带2A保险)和散热风机。
注意:装置侧板工作电源插口为装置内部电子电路用电源,固定为~220V。而面板上交流功率电源输入为试验用功率电源,可为~220V或~380V,二者并不连通,不可混淆使用。


第三章 单机运行软件操作方法

  3. 1 旋转鼠标使用方法
      旋转鼠标的功能类似计算机上使用的鼠标,它有三种操作:“左旋”,“右旋”,“按下选定”。使用鼠标的这三种操作可以用来移动光标、数据输入和操作选定等。
移动光标: 您可以通过旋转鼠标移动光标位置,当光标移到某一选项上需要选定时,“按下”旋钮即可选定此项。
数据输入: 当需要修改数据时,请将光标移动到需要修改数据的选项上,按下鼠标,即进入数据的百位或十位修改操作(光标缩小至被修改的这一位上),左旋或右旋鼠标即进行该位的增减操作。按下鼠标确认该位的修改,并进入下一位的修改,同样左旋或右旋鼠标进行该位的增减。逐位修改完毕后,光标增大为全光标,即退出数据的修改操作,此时旋转鼠标可将光标移走。

  3. 2 主菜单

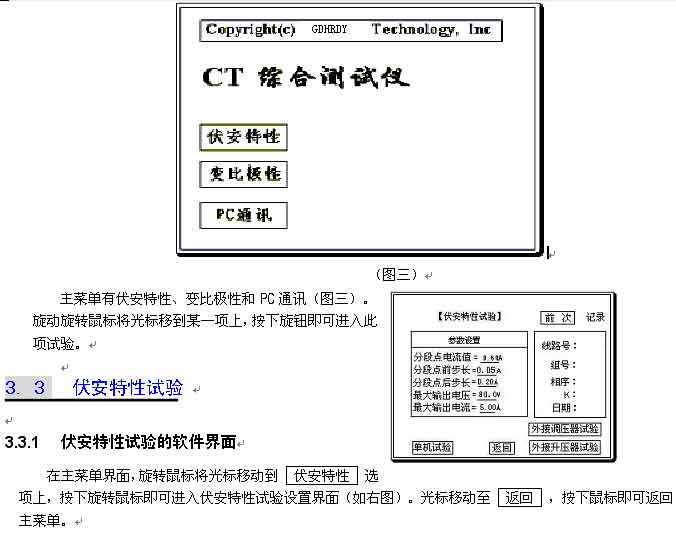

      连接好装置侧板上的~220V电源,打开面板上的电源开关,液晶屏蓝色背光亮,装置进行自检,自检完毕
进入伏安特性测试仪汉化主菜单。


  界面参数说明:
前x次记录: 以前第x次做完伏安特性试验后保存的数据。
分段点电流值: 试验时为使伏安特性曲线的拐点前和拐点后的曲线打点分布合理,特设置一个分段点,在此点前后分别以两种不同电流步长进行试验。该分段点电流值根据估计值或根据所测拐点值来设定,范围(0 - 20)A。
分段点前(后)步长: 分段点前(后)的步进电流步长,范围(0.001 - 2.000)A。
最大输出电压:电流互感器二次侧的所能承受的最大电压,范围(0 - 2000)V。
最大输出电流:电流互感器二次侧的所能承受的最大电流,范围(0 - 20)A。
单机试验: 仅使用单机进行试验时,按此键开始试验。

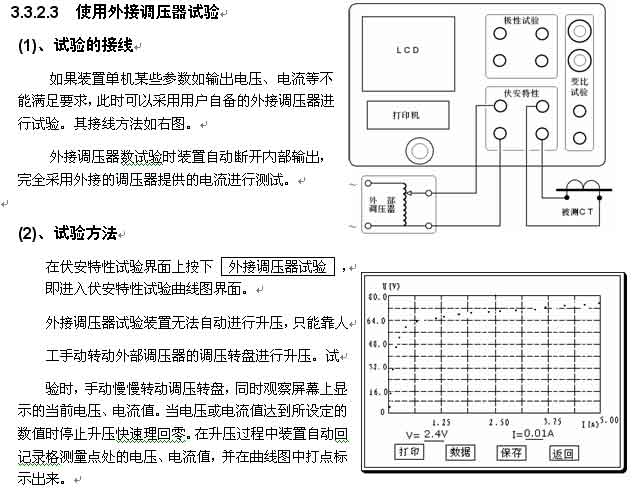

外接调压器试验:若采用外接调压器进行试验时,按此键开始试验。
外接升压器试验:若需外接升压器进行试验时,按此键开始试验。
说明:为了使作出的伏安特性曲线测试点均匀连贯,特设定一分界点,该分界点前按一个步长进行试验,分界点后按另一个步长进行试验。该分界点即为分段点。该点数值可大可小,一般根据估计或测试得出,不一定等于真实拐点,当然越接近越好。
说明:设置最大输出电压和最大输出电流可对电流互感器进行保护,在试验过程中,一旦电压或电流超出设定值,测试仪将自动断路保护电流互感器。

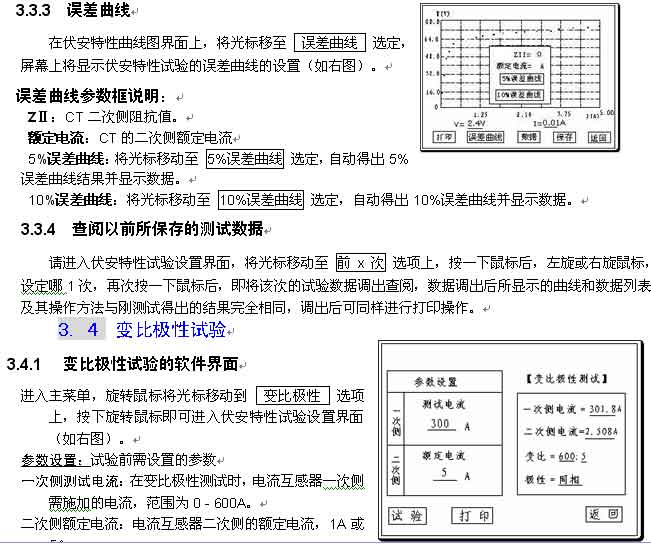

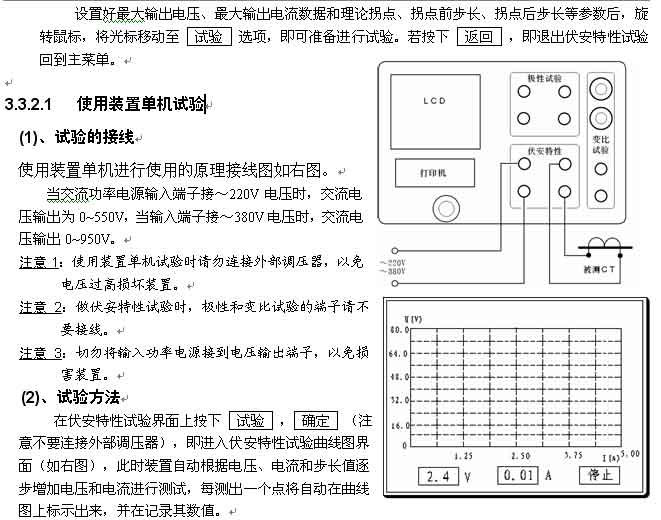

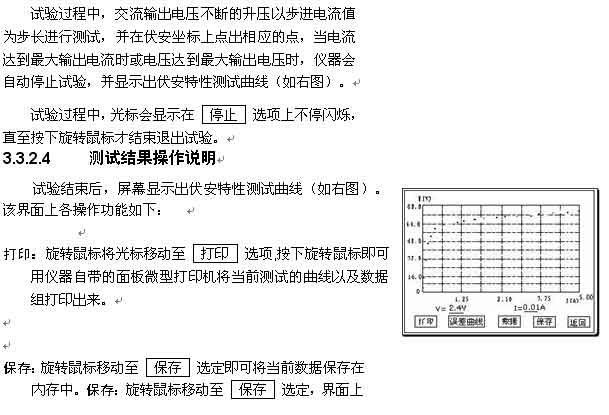

3.3.2 伏安特性试验







  5A.




第四章 PC机操作软件使用说明

  4. 1 伏安特性试验

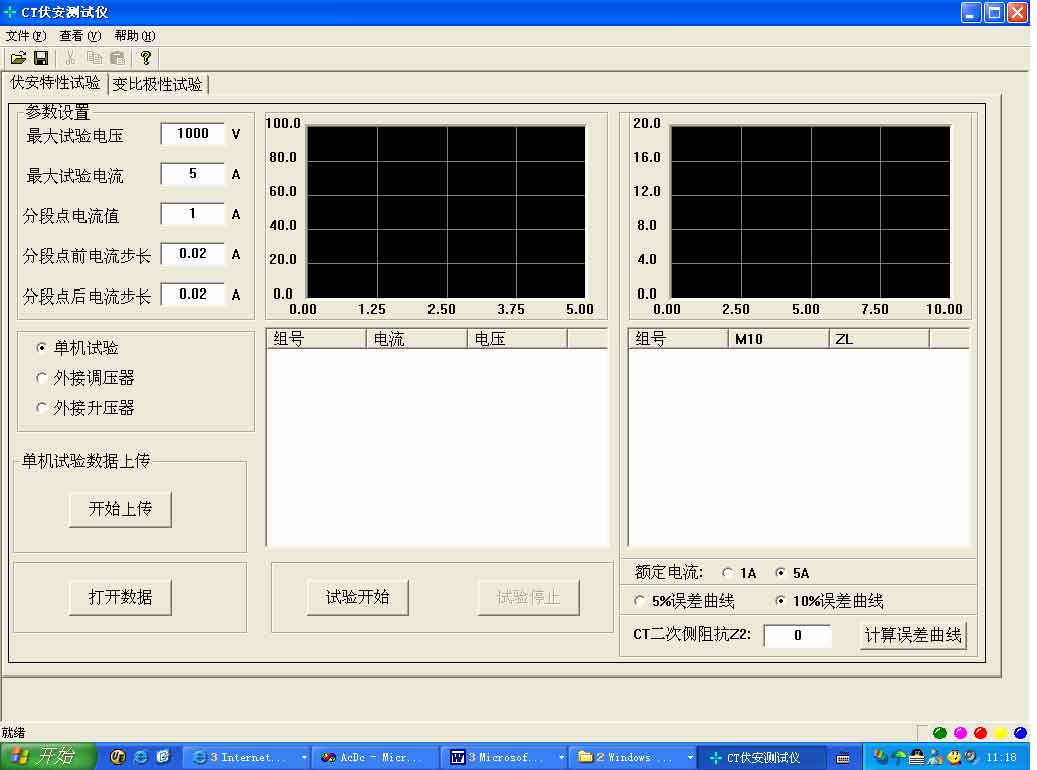

4.1.1 界面参数说明
分段点电流值: 设置一个分段点,此点前后分别以两种不同电流步长进行试验。范围(0 - 20)A。
分段点前步长:分段点前的步进电流步长,范围(0.001 - 2.00)A。
分段点后步长:分段点后的步进电流步长,范围(0.001 - 2.00)A。
最大输出电压:电流互感器二次侧的所能承受的最大电压,范围(0 - 2000)V。
最大输出电流:电流互感器二次侧的所能承受的最大电流,范围(0 - 20)A
试用方式有单机试验,外接升压器,外接调压器。单机试验和外接调压器试验时,最大输出电压范围(0 - 1000)V,最大输出电流范围(0.02 - 20)A。外接升压器时,最大输出电压范围(0 - 2000)V,最大输出电流范围(0.02 –1.5)A。
伏安特性试验界面如下图:


  4.1.2 试验方法

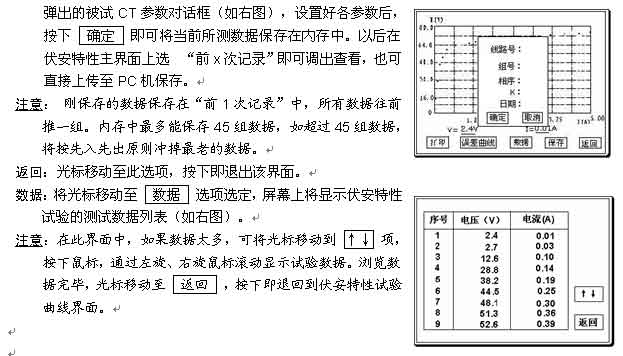

试验原理以及接线方式与单机相同。接线完毕后,点击“试验开始”,即开始试验。此时装置自动根据电压、电流和步长值逐步增加电压和电流进行测试,每测出一个点将自动在曲线图上标示出来,并在数据显示框中显示电压电流数值。试验过程中可以随时点击“试验停止”来终止试验。
4.1.3 数据上传
点击“单机数据上传”,可以将在下位机保存的测试数据上传到PC机上保存。上传上来后显示的是最后一组数据以及曲线图。如果没有联接下位机或者下位机没有数据则自动结束无任何显示。点击“打开数据”,可以打开已经保存在PC机内的数据以及图形。
4.1.4 误差曲线
由已经打开的数据可得出误差曲线。CT的额定电流可以为1A和5A,CT二次侧阻抗Z2的设置范围为0到20欧,可选择5%或10%误差曲线。参数设置好后点击“计算误差曲线”,即显示出误差曲线以及计算得出的数据。

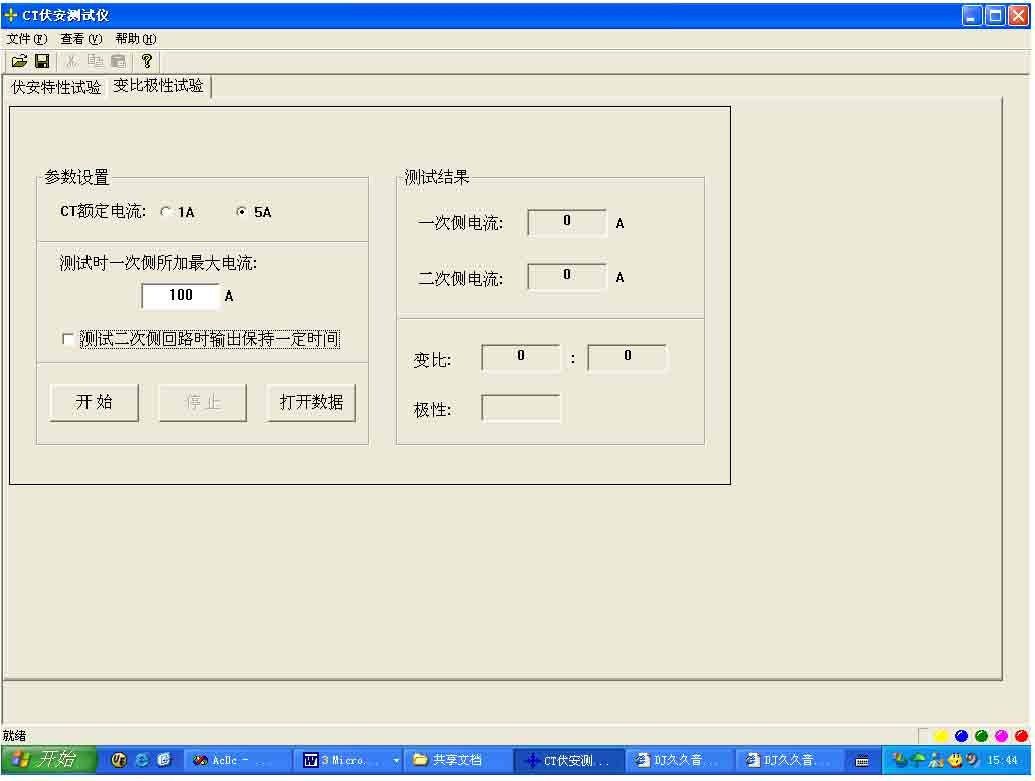

4. 2 变比极性试验

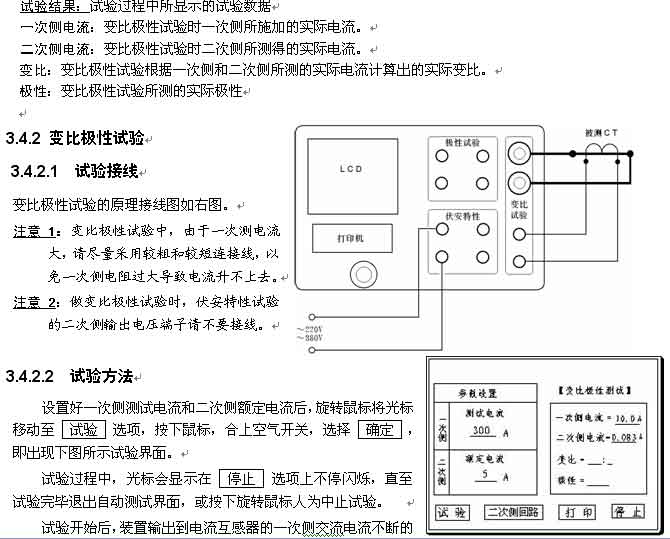

4.2.1 参数说明
一次侧测试电流:在变比极性测试时,电流互感器一次侧需施加的电流,范围为0 - 600A。
二次侧额定电流:电流互感器二次侧的额定电流,1A或5A。
一次侧电流:变比极性试验过程中一次侧所施加的实际电流显示值。
二次侧电流:变比极性试验过程中二次侧所测得的实际电流显示值。

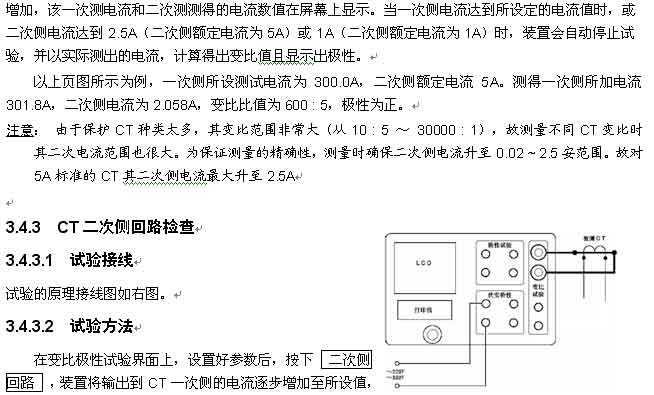

变比:变比极性试验根据一次侧和二次侧所测的实际电流计算出的实际变比。
极性:变比极性试验所测的实际极性。

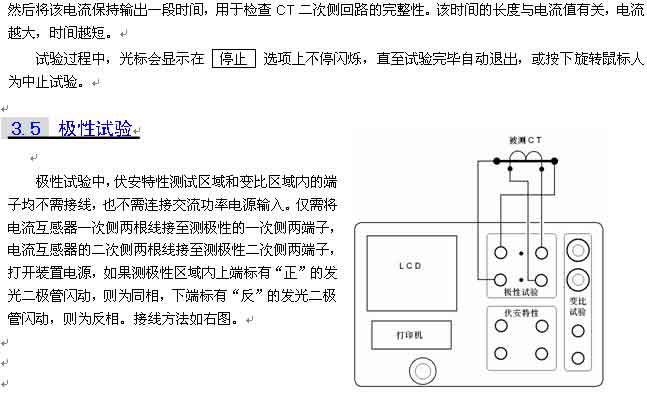

“测试二次侧回路时输出保持一定时间” 用于将一次侧输出电流保持一段时间。该时间的长度与电流值有关,电流越大,时间越短。



  附录1 安全注意事项 主机软件更换 故障维护
1 安全注意事项
1. 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。
2. 仪器右侧避面的风扇为通风散热而设,为保证仪器工作的可靠性,请勿堵塞。
3. 装置用的电源为220V交流电源。而面板上的交流功率电源可为~220V或~380V,请勿将二者混淆。
4. 不要让任何异物掉入机箱内,以免发生短路。
5. 作为安全措施,该仪器配有单相三线插头,试验之前请将电源线中的接地线可靠接地。如现场电源无接地线,应将装置面板上接地端子可靠接地。
2 主机软件更换
软件升级时一般不需更换主机装置内部软件,若确实需要更换,可按下述步骤进行:
1. 关闭装置电源。将装置平放于桌面上,打开上盖板,可看到固定在盖板下方左侧有一块主电路板,主板大约中央位置有一个EPROM芯片(芯片中央有一玻璃窗口,型号为27C1001或27C010),用小平口起子从芯片两端轻轻撬下该芯片。撬下时请注意芯片缺口方向,并注意不要损伤插座和电路板。
2. 将新版EPROM芯片按原方向装入原位置,按紧。安装时注意芯片缺口方向与原芯片及芯片插座缺口方向一致,且注意保证芯片各插脚都正确插入插座内,不要弯折或插出插座外。
3. 装回上盖板,并注意各接插件均为脱开。开启装置电源,装置应能正常运行,则说明安装正确。盖上上盖板并装好固定螺钉。
3 精度调整
如果装置使用时间较长后需要定期对装置精度进行调整,可按下述步骤进行:
1. 将装置平放于桌面上,打开上盖板,可看到固定于机箱盖板下方左侧有一块主电路板,主板左侧中部靠边排列有4只蓝色的电位器,分别标有W5、W6、W7、W8。
2. 电压调整:在外接调压器试验状态,输入端接入100V电压且并接一个0.2级电压表上,输出端开路。调整W5电位器,使电压数值准确显示为100.0V。
3. 电流调整:在外接调压器试验中,输入端接入5A电流且串接一个0.2级电流表上,输出端短路。调整W7电位器,使电压数值准确显示为5.00A。
4. 变比精度调整:若变比试验测得的变比值存在偏差,可以根据所测结果的偏差值,微调W8电位器,再进行测量;再次根据所测偏差值,再来微调W8。这样经过几次调整,可以将测量结果调整准确。注意调整变比时需采用标准电流互感器。
4 亮度调整
将装置平放于桌面上,打开上盖板,可看到固定于机箱盖板下方左侧有一块主电路板,主板右中部靠边处有1只蓝色可调电位器(标有W11),调整该旋钮即可调整亮度。
5 故障维护
装置使用过程中如出现某些异常情况,请按下述步骤进行处理:
1. 如果电压输出不正常,如幅值太低,或甚至输出接近为零,请检查面板空气开关是否闭合或交流功率电源是否接好。
2. 如果开机无任何反应,风扇不转,电源指示灯和显示屏均不亮,请检查面板左下角电源插座内藏的保险管(2A)是否断开。
3. 如果确属装置内部故障,请速于我们联系,我们将尽快予以解决。
附录2 打印机色带和纸卷安装
1 色带更换
1. 断开电源,将打印机从面板中取出,将打印机前盖板揭开。
2. 从打印机头上取出色带盒。首先抬起色带盒的左端,然后抬起色带盒的右端,取下色带盒。
3. 换新的色带盒:首先将色带盒的右端轻轻放在机头右端的齿轮轴上,左端稍微抬起,不要放下。如果发现色带右端未落到底,请用手指按住色带盒的旋钮,按箭头方向稍微转动一下,直到色带盒的右端落到底再放下色带盒的左端。
4. 转动色带盒上的旋钮,直至色带布全部进入布槽中。
5. 盖上打印机的前盖板,并将打印机装回到面板上。
2 安装纸卷
1. 断开电源,将打印机组件从面板中取出。
2. 从打印机上取下纸卷轴,将新纸卷套在纸卷轴上,装回至打印机上。并将打印纸头送入打印机头下的进纸口处。打开电源,按SEL键,灯灭,再按LF健,机头转动。机头将会驱动打印纸从机头的正前方露出。关上电源,将打印机安装回面板上。

附录3 售后服务承诺
本装置保修一年,长期维护并提供备品备件,软件终身免费升级。

售后服务电话;027-62162884






中国武汉武高华瑞高电压科技有限公司
地址: 中国武汉市东西湖吴家山台商投资区(三店街)信诚达光电科技工业园3-5#国电华瑞科技大厦 邮编:430040
电话:027-87446394(传真) 87446136 62697887
网站:http://www.cnhvt.com
