HRWG-15型交流线路绝缘子串电压分布测量表


HRWG-15型交流线路绝缘子串电压分布测量表


(交流低零值绝缘子带电检测仪)

      HRWG-15型表主要用于交流线路1~500kV的带电测量过线塔的绝缘子串的电压分布值和运行状况,低值和零值绝缘子的检测及检出,及早并及时发现和解除安全隐患, 确保输电线路的可靠安全运行。也可用于试验室内各种1~35kV以及交流电压的测量。是一种理想的保障线路运行安全的检测仪表和带电作业辅助工具。
      HRWG-15型交流线路绝缘子串电压分布测量表检测仪,(HRWG-11型交流低零值绝缘子带电检测仪,HRWG-12型交流线路绝缘子串电压分布测量表)说明:HRWG-15型检测仪表为HRWG-11 型和HRWG-12型的综合型产品。
  原 理
      HRWG-15型表采用静电式结构,将被测电压变成进行测量。因而阻抗高,对于被测量系统的影响最小。被测出的信号经内部放大处理,最后以电压值的形式,由LCD数字显示输出。因此测量时操作迅速,简单明了。
  使 用 方 法

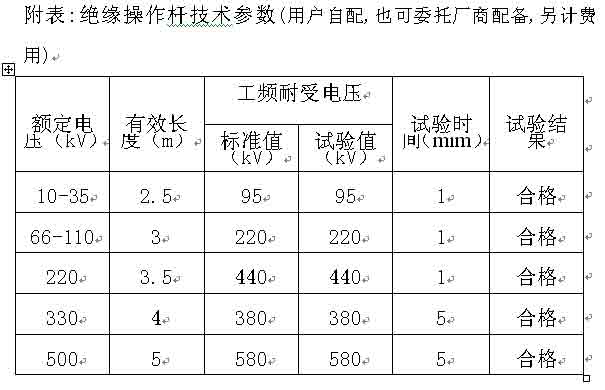

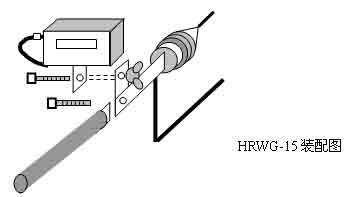

      参照装配图,组装HRWG-15仪表。用M8螺丝将HRWG-15表装于绝缘操作杆上,杆的长度应符合带电作业的规定,见附表。调整接头,使接触杆与被测绝缘子的悬挂方式对应,能顺利地接触到被测绝缘子两端的金属部分。连接好插头,打开开关,有液晶显示便可工作,读数的单位为kV。

  主 要 技 术 参 数
  测量范围:1~30kV
精 度:1级
极间耐压:40kV
极间电容:2pf
输出形式:液晶数字显示
电 源:DC9V 6F22×1节(200)小时
体 积:140×170×180(mm)
重 量:500g

  注 意 事 项
  跟更换电池时,将显示盒的前后两部分拉开便可更换。
用户可以调整显示盒内的调整电位器进行校验调整。
本仪器保修三年。表头切勿交叉使用
