HRWG-16型绝缘子绝缘电阻测试仪


HRWG-16型绝缘子绝缘电阻测试仪

  本产品采用进口集成电路,根据部颁标准研制,是测量绝缘子的专用设备,处于国内领先水平。

一、用途:
主要用于电力高压输电线路绝缘子的绝缘电阻的现场测试,以便及时发现和更换绝缘电阻不符合标准要求运行的绝缘子,确保输电线的可靠安全运行。也可以作为绝缘电阻表使用。

二、特点:
1、本测试仪体积小、重量轻,外形尺寸43×90×120mm。
2、高电压由电子电路形成,由电池供电,没有手摇发电机,一人操作即可。
3、数字显示,测量准确、稳定、直观。

三、主要技术指标:
1、测量电压:约5000V直流
2、量程范围:0~1999MΩ
3、分 辩 力:1MΩ
4、基本误差:±5%
5、电 源:一节9V层叠电池
6、电源电流:约20mA
7、环境温度:0℃~40℃
8、环境湿度:≤85%RH

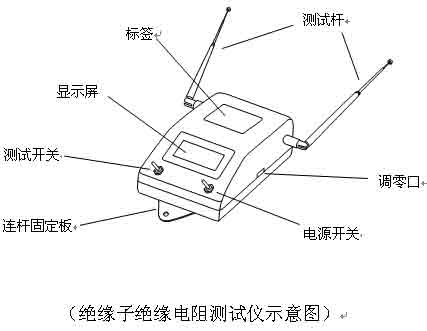

四、外观示意图:



  五、使用方法:
1、检查电压:在测量之前,可以先检查一下本测试仪内部的测量电压,以确定本测试仪是否正常。方法是:将“测试开关”拨到“×10V”,将“电源开关”拨到“开”,当“测试杆”都悬空时,“显示屏”的读数×10,就是本测试仪内部的测量电压。例:“显示屏”的读数为[520],那么测试仪内部的测量电压就是5200V。
2、调零:为了使测量的电阻值准确地显示出来,在测量之前,可以先调零。方法是:将“测试开关”拨到“MΩ”,将两“测试杆”用导线短路,再将“电源开关”拨到“开”,“显示屏”的读数应为[000],若不是[000],可调整“调零口”,使之显示[000]。
3、测试:首先将两“测试杆”拉起,将“测试开关”拨到“MΩ”,再将“电源开关”拨到“开”,“显示屏”显示为[1000],将两测试杆分别接触被测绝缘子两端金属部分,使之接触良好,“显示屏”即显示被测的绝缘子的绝缘电阻值,单位为“MΩ”。显示若为[1000],则说明被测的绝缘子的绝缘电阻值>2000MΩ,说明绝缘子正常;如果“显示屏”显示的电阻值太小,说明绝缘子漏电或击穿,不能用。如果测试杆与绝缘子接触不良,也会显示[1000],使用时应该注意。
提示:本测试仪应在停电状态下检测绝缘子,在使用中,若已经知道测试仪正常,也不需要显示电阻的准确值,则不必检查电压和调零,可直接测试。若要测试较高处的绝缘子,可在“连杆固定板”上增加连杆。
六、注意事项:
1、为了使本测试仪的电池耐用,本测试仪采用了独特的升压方式,即晶体震荡,再通过特殊的频率脉冲分配电路,产生脉动脉冲信号,整流滤波后得到高压。此方法使得电池耗电量大为下降。其次,为了节省电池能量,将5000V直流高压的电源内阻设计为1000MΩ。(优点:电池耐用。产生静态高压时,整机耗电量约为15mA,仅相当于一台小型半导体收音机的耗电量。在不经常使用时,一节9V层叠电池可使用两年。缺点:5000V直流电压容易受到外界环境的影响而改变,特别是环境湿度的影响。一般情况下,高压应在4000V至6000V之间。)
2、“电源开关”打开后,不要用手直接接触“测试杆”,以免高压静电伤人。
3、为避免使用后忘记关电源开关,本测试仪设有自动关机功能,关机时间约为10分钟。(自动关机后若要继续使用,将“电源开关”拨到“关”再拨到“开”。)
4、当“显示屏”显示低电压时,应更换电池。
