HRYDT系列3C认证电器安规耐压试验仪


HRYDT系列3C认证电器安规耐压试验仪

  一、 概述:
    国家"CCC"强制性认证机构认证产品质量监督
    和生产厂家执行认证质量检测低压电器设备的试验仪器装置!
    HRYDT系列3C认证电器安规耐压试验仪是专为低压柜生产企业、电力电子行业、绝缘材料生产单位、电流电压互感器检测耐压试验而设计制造的。是上述单位质检部门检测产品合格的必备设备。该设备具有性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。
二、 技术参数:
    输入电压:220V(0~200V)
    电源频率:50Hz
    容量:0.5、1、2、3、5(kVA)
    输出电压:0~2500V/0~5000V/0~10000V(可调)
三、 操作程序:
    1. 按相关规程设置好场地,接好设备连线,有条件的地区应有专门负责安全的人员在场指导。(使用前仪器一定要可靠接地,高压输出严禁搭壳接地!!!)
    2. 操作前应根据被试品的容量及电压等级调整好电流继电器。
    3. 合上电源开关,按下启动按钮,接触器吸合,调压器带电,送电信号灯亮,此时可以进行升压试验。
    4. 顺时针旋动调压器受柄并密切注视电压表,当升压至被试品规定的耐压值时应及时按下计时按钮(耐压时间可根据要求自行设定),并密切注视被试品情况。
    5. 当达到被试品规定的耐压时间时,仪器内会发出报警声,表示被试品耐压合格,此时应将调压器手柄逆时针方向旋动,使调压器归零。并按下停止按钮,切断电源。
    6. 被试品在规定的耐压时间时无异常,表示被试品耐压合格。
   7. 升压或耐压试验过程中,如出现过电压,应及时逆时针旋动调压器受柄,使电压回到规定值。
四、 使用条件:
    1. 温度:-5~50℃
    2. 海拔高度:<1500m
    3. 相对湿度:<85%
    4. 使用和存放场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
    5. 升压或耐压试验过程中,如发生短路、闪络、击穿等过电流时,电流继电器会动作使调压器自动断电,表示被试品不合格。此时应将调压器回零,并将计时按钮复位,以便下次操作。

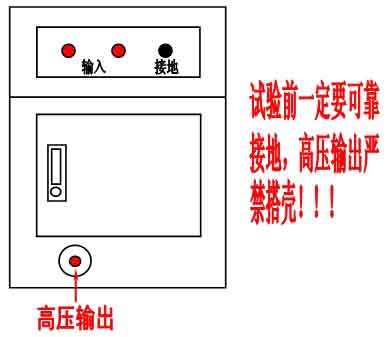

五、 仪器背部布局图:
