HRZGF系列便携式直流高压发生器


HRZGF系列便携式直流高压发生器

      HRZGF系列便携式直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备,本仪器是根据“中华人民共和国能源标准”研制的换代产品,经国家高压计量站检验:符合《便携式直流高压发生器通用技术条件》(ZGF24003-90),《无间隙金属氧化物避雷品》(GB11032-89)的要求。
   HRZGF数字式直流高压发生器采用了九十年代新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能。整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。
    该仪器用于电力部门各种高压电器设备的预防性试验,包括发电机及电力电缆的直流耐压试验和泄漏电流试验,避雷器的泄漏电流和1mA参考电压试验等。

  技术指标及使用条件
  1、技术条件
● 电源:AC220V±10%,50Hz±1%
● 输出电压指示精度:1.0级
● 输出电流指示精度:1.0级
● 纹波系数:≤0.5%
● 0.75倍输出电压指示精度:<1.0级,带锁存功能
2、使用条件
● 相对湿度:25℃时不大于85%,无凝露
● 工作方式:间断使用
● 环境温度:0~40℃
3、保护功能
● 内部过压保护,内部过流保护
● 非零点启动保护

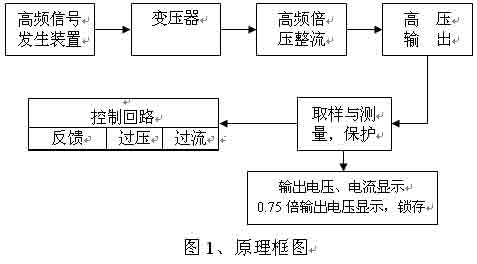

      HRZGF数字式直流高压发生器应用最新电力电子技术,采用先进的PWM调制技术及大功率器件,通过中频倍压整流而成;该发生器具有纹波系数小、输出稳定可靠,体积小、重量轻的特点,且具有可靠、灵敏的内部保护功能,其原理框图如图1所示。

  面板说明

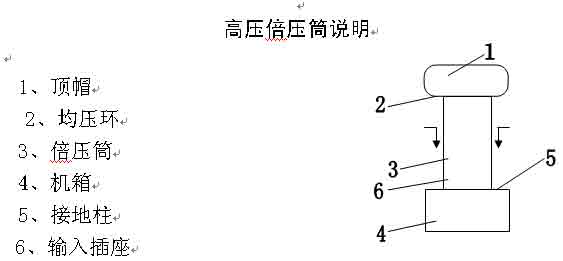

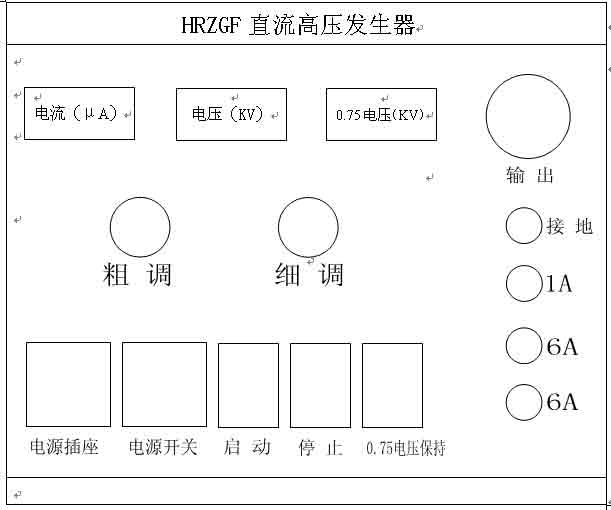

      HRZGF数字式直流高压发生器由控制箱和倍压装置两部分组成,其控制面板布置如图2所示。



  HRZGF-120kV/10mA数字式直流高压发生器
